Реле часу RD21H: надійне керування електроживленням

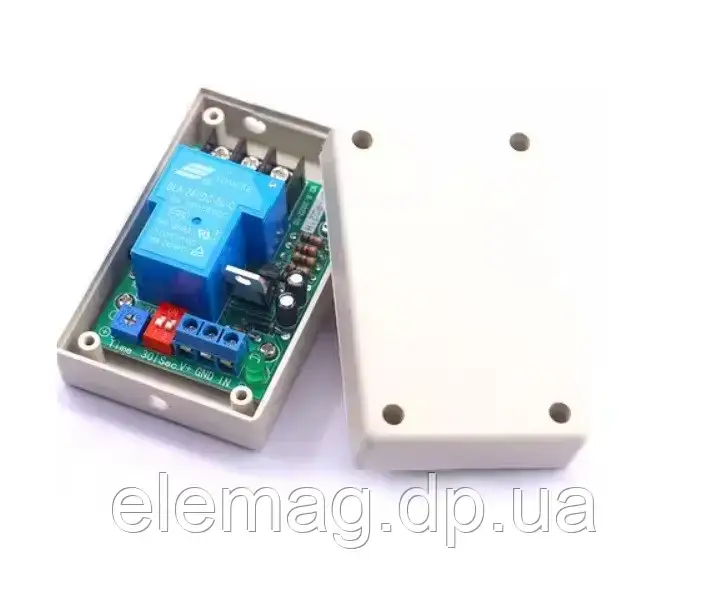

Реле часу RD21H — це надійний та функціональний прилад, який забезпечує точне і контрольоване вимкнення електроживлення. Цей універсальний пристрій ідеально підходить для автоматизації найрізноманітніших систем, від автомобільної електроніки до промислового обладнання, де потрібне безпечне і плавне завершення роботи.
Принцип роботи
Реле RD21H активується при подачі позитивної напруги на вхід IN. Його основне завдання — забезпечити затримку перед відключенням навантаження після того, як керуючий сигнал буде знято.
-
У режимі очікування: коли на керуючий контакт не подається напруга, контакти COM (спільний) і NC (нормально закритий) замкнуті. Про це сигналізує зелений індикатор.
-
При активації: після подачі керуючого сигналу контакти COM і NO (нормально відкритий) замикаються. Загоряється синій індикатор, і навантаження починає працювати.
-
Затримка вимкнення: як тільки керуючий сигнал знімається, реле починає відлік часу затримки. У цей період контакти COM і NO залишаються замкнутими, і синій індикатор продовжує горіти.
-
Вимкнення: після закінчення заданого часу контакти COM і NO розмикаються, а COM і NC знову замикаються. Синій світлодіод згасає, і загоряється зелений, що означає повернення в режим очікування.
Ключові характеристики RD21H
-
Напруга живлення: 12 В постійного струму.
-
Максимальний комутований струм: до 30 А (при 12 В).
-
Діапазон налаштування часу: від 0.2 секунд до 300 хвилин.
-
Метод налаштування: перемикач діапазону та потенціометр для точного регулювання.
-
Розміри: 60 × 44 мм.
Сфери застосування
Завдяки своїм характеристикам, реле RD21H є чудовим вибором для широкого спектра завдань:
-
Автомобільна електроніка: керування світлом у салоні, вентиляцією, аудіосистемами.
-
Системи безпеки: контроль доступу, керування сигналізацією.
-
Промислове обладнання: керування електроприводами та насосами.
-
Побутова техніка: керування освітленням та системами вентиляції.
RD21H забезпечує не тільки точну затримку, а й захист обладнання, оскільки контролює вимкнення та запобігає небажаним збоям. Це робить його незамінним компонентом у будь-якій системі, де потрібне надійне та своєчасне керування живленням.
Для детального огляду цього реле ви можете переглянути відео на YouTube: https://www.youtube.com/watch?v=qVPlHTBnCQY.
Придбати реле RD21H можна на нашому сайті за посиланням: https://elemag.dp.ua/p2636001240-rele-vremeni-30a.html.
