Циклічний таймер в корпусі, реле затримки часу, USB, фото 2

Циклічний таймер в корпусі, реле затримки часу, USB

320 грн

  • В наявності
Циклічний таймер в корпусі, реле затримки часу, USB
Циклічний таймер в корпусі, реле затримки часу, USB
В наявності
320 грн
Купити
+380 (66) 969-37-27
МТС
  • +380 (67) 563-32-84
    Київстар
  • +380 (95) 230-48-18
    МТС
Купити
+380 (66) 969-37-27
МТС
  • +380 (67) 563-32-84
    Київстар
  • +380 (95) 230-48-18
    МТС
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

В комплект входить

1.Циклічний таймер, реле затримки часу, USB -1 штука

2.Корпус пластиковий під реле 70*45*30 -1 штука

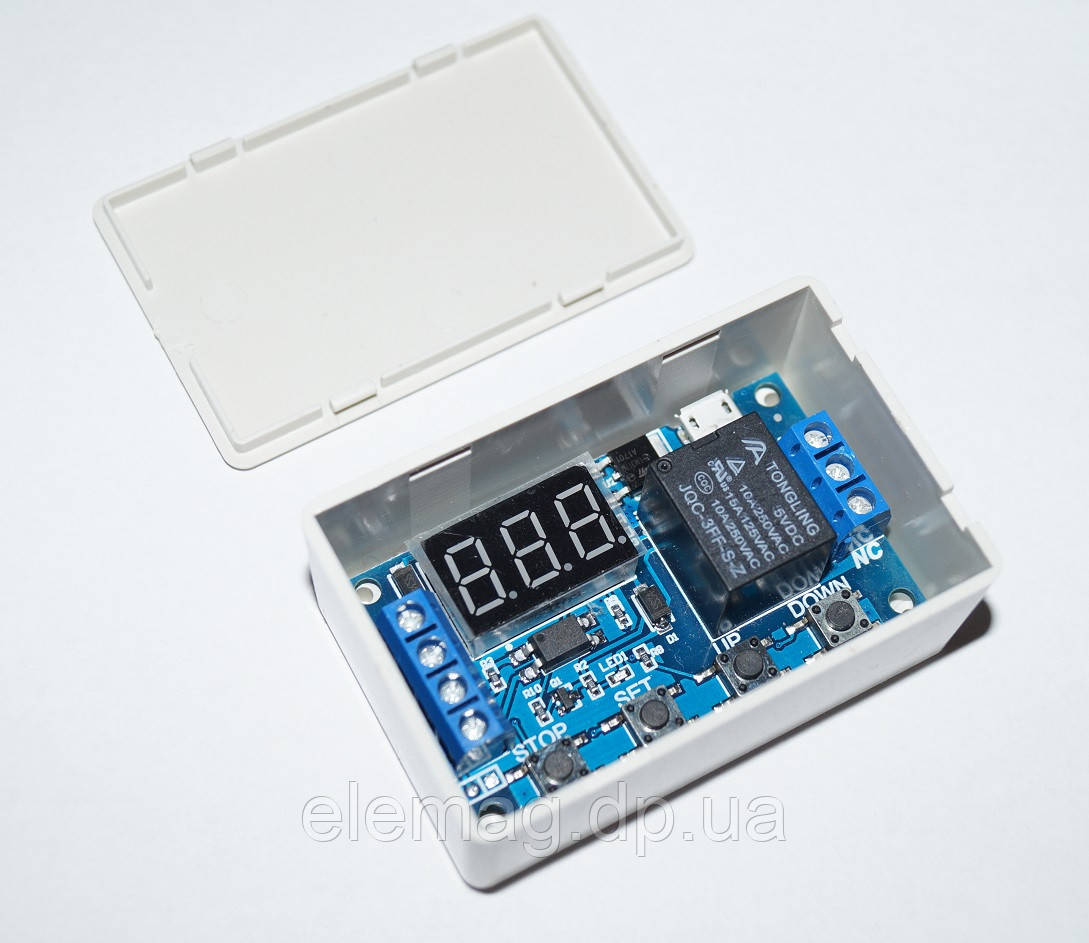

Циклічний таймер, реле затримки часу, USB Програмований може включати і вимикати навантаження через  час, заданий  користувачем. Може працювати в циклічному режимі, тобто включати і вимикати навантаження з заданими інтервалами часу нескінченно довго . Для циклічних програм можна вибрати кількість повторів від 1 до 999 повторів.

Час можна задати від 0.1 секунди до 999 хвилин - це близько 16.5 годин.

  Клеми живлення і керуючі контакти можна живити від різних джерел струму.

Вихід - сухий перекидний контакт тобто може комутувати навантаження напругою відмінним від живлячої напруги

На базі даного реле часу можна зробити управління для періодичного включення вентиляції, опалення, освітлення, насосів води і інших пристроїв.

Є можливість налаштування для спрацьовування від зовнішнього тригера .

LED індикатор відображення поточного звіту часу, режиму роботи і налаштування .



Технічні характеристики:

  • Широкий діапазон харчування 6 - 30В, можливість підключення через MicroUSB - 5V
  • Споживаний струм-20 мА, в замкнутому стані: 50 мА
  • Можливість управління навантаженням 30В 5A DC і 220В AC 5A
  • Робоча температура: від -40С до 85С
  • Тонка настройка часу роботи реле і часу простою
  • Часовий інтервал: 0.1 сек.-999мин.
  • Можливість циклічного повторення включення і вимикання реле
  • Кількість спрацювань циклу: 1-999 і режим нескінченного повторення.
  • Можливість запуску таймера зовнішнім сигналом через вхід Trigger
  • Напруга спрацювання тригера: 3-24В

Інструкція програмування реле:

Реле має кілька режимів, реле може працювати тільки в одному з режимів, щоб змінити режим, необхідно затиснути кнопку SET на 1 секунду і відпустити,

тепер використовуючи кнопки UP(верх) і DOWN(вниз) ми вибираємо необхідний режим і підтверджуємо вибір коротким натисканням кнопки SET.

Список режимів і їх призначення описаний нижче:

P1.1 - В даному режимі реле за умовчанням розімкнуте, при подачі логічної одиниці (від 3V до 24V) на порт Trigger реле відразу ж замикається і починається відлік часу, встановлений в пункті OP, після закінчення відліку - реле вимикається.

P1.2 - В даному режимі так само реле за замовчуванням вимкнено, при подачі сигналу на порт Trigger реле замикається і починається відлік зазначений у параметрі OP, після закінчення відліку, реле відключається як і в режимі P1.1, але до того, як час спливає ми можемо почати відлік часу спочатку, знову подавши сигнал на порт Trigger.

P1.3 - В цьому режимі реле за замовчуванням вимкнено, після подачі живлення на Trigger включається реле і починається відлік часу зазначений у параметрі OP. Після відліку часу реле вимикається і в попередньому режимі, але ми так само можемо перервати таймер і розімкнути реле завчасно якщо повторно подамо сигнал на порт Trigger.

P-2 - даний режим спрацьовує при подачі логічного сигналу на Trigger, відпрацьовує один раз і чекає наступної подачі логічної одиниці. При подачі логічної одиниці реле часу спочатку очікує виставлене для розімкнутого стану CL, і після закінчення цього часу замикає реле і очікує виставлене для замкнутого стану OP. Після чого знову розмикає реле і чекає наступної подачі сигналу на Trigger, налаштування кількості повторень тут недоступна.

P3.1 - цей режим схожий на P-2 за винятком кількох речей, при подачі логічної одиниці на порт Trigger реле переходить відразу в замкнутий стан а не розімкнене, так само в цьому режимі можна вказати кількість повторень LOP. Якщо після спрацьовування реле по сигналу на Trigger реле почне роботу і не завершивши всі цикли ми подамо повторно сигнал на порт Trigger, то цей сигнал зупинить роботу режиму реле відключається й відлік циклів завершиться.

P3.2 - даний режим спрацьовує відразу після подачі живлення на реле, при цьому реле відразу переходить у замкнений режим, відлічує час вказане для замкнутого режиму OP, після цього реле розмикається і починається відлік часу зазначеного для розімкнутого режиму CL, все це повторюється вказане в параметрі LOP кількість разів, якщо вказана нескінченність (---), то реле буде повторювати ці дії нескінченно.

P4 - в цьому режимі реле за замовчуванням вимкнено, при подачі сигналу на Trigger відразу ж замикається реле. Реле буде замкнено до тих пір, поки на Trigger буде подаватися сигнал, як тільки подача сигналу на Trigger припиняється, реле відключається не відразу, спрацьовує таймер виставлений у OP, як тільки відлік закінчується - реле відключається.

Відразу після підключення живлення до реле на дисплеї відображається поточний режим роботи.

Тепер після того, як ми вибрали кнопкою SET потрібний режим, вас автоматично перемкне на налаштування часу спрацьовування реле.

В цих настройках ми можемо змінити три функції:

OP - Час знаходження реле в замкнутому стані

CL - Час знаходження реле в розімкнутому стані

LOP - Кількість повторень (циклів) включення/вимикання реле

Щоб задати значення кожного з функцій потрібно вибрати одну з них натисканням кнопки SET після чого вона висвітиться, блимне 3 рази, і потім вже можна ставити її значення. Якщо Вам потрібна інша функція просто ще раз натисніть на кнопку SET, іншими словами кнопка SET зараз гортає 3 цих функції. Після того як ми вибрали потрібну функцію у нас з'являється три цифри, за допомогою яких ми можемо налаштувати нашу функцію по інструкції нижче:

Функція OP (замкнутий стан):

Потрібна для того щоб визначити час, протягом якого наше реле буде замкнуто.

Зараз у нас на дисплеї відображається три цифри, це час роботи нашого реле, якщо ми будемо натискати кнопки UP і DOWN, то можемо його змінювати в більшу або меншу сторону.

Як ви могли помітити те окрім цифр у нас ще відображається точка розрядності.

Якщо ця точка знаходиться тільки після третьої цифри, то ми встановлюємо час у секундах.

Якщо точка стоїть після другої цифри, то ми встановлюємо час в 0.1 секундах (десяті частки мілісекунд)

Якщо ж у нас коштує 3 точки, то ми встановлюємо час у хвилинах.

Для того щоб змінювати положення точок, необхідно короткочасно натиснути на кнопку STOP. Після визначення необхідного часу переходимо в налаштування наступної функції коротким натисканням кнопки SET, або зберігаємо налаштування режиму довгим натисканням кнопки SET.

Функція CL (розімкнене стан):

Налаштовується так само як і функція OP. Тільки тут ми встановлюємо час протягом якого наше реле буде в розімкнутому стані.

Точно так само на дисплеї у нас відображається 3 цифри, які залежно від розташування точки може означати секунди, 0.1 секунди і хвилини. Точно так само кнопкою STOP ми змінюємо розташування точки.

Функція LOP (кількість повторень):

Ну і нарешті остання функція відповідає за кількість повторень циклів розімкнутого і замкнутого стану реле. Тут ми можемо тільки вказати число повторень від 1 до 999 з допомогою кнопок UP і DOWN, якщо хочемо щоб цикли повторювалися нескінченно, то необхідно встановити значення менше 1, тоді на дисплеї відобразиться --- (3 тире)

Після того як ви налаштували час розімкнутого і замкнутого стану реле а так само кількість повторень, можна зберегтися налаштування тривалим натисканням (2-3 сек) кнопки SET, після відпускання кнопки SET на дисплеї 3 рази блимне вибраний режим.

Залишилося тільки запустити роботу реле натисканням кнопки STOP, при цьому на екрані з'явиться напис ON, ще одне натискання кнопки STOP вимкне роботу реле, при цьому на дисплеї відобразиться напис OFF.


Характеристики
Основні
Тип монтажуНа плату
Інформація для замовлення
  • Ціна: 320 грн
