DH48S-S Циклічне реле часу (0.1 – 99 год) 220V OMRON

OMRON Циклічне реле часу (0.1 – 99 год) 220S-S48 DH  має можливість установки на DIN рейку і монтажу на корпус приладу

Реле часу від 0.1 секунди до 99 годин

Увага! Якщо на управляюшие контакти подати напруга реле вийде з ладу.

Циклічне реле часу DH48S-S (0.1 – 99 год) 220V OMRON призначене для циклічного включення і вимикання навантаження.

Алгоритм роботи реле дуже простий: до подачі живлення 220 В змінного струму на контакти 2-7, контакти 8 і 5 замкнуті і світиться червоний вольтметр на навантаженні, а контакти 8-6 розімкнуті.

 Після подачі живлення 220 В змінного струму на контакти 2-7, реле починає циклічно включати і вимикати навантаження.

Реле часу призначене для циклічного включення/відключення електротехнічного обладнання через заданий проміжок часу з точністю 0,1 секунди

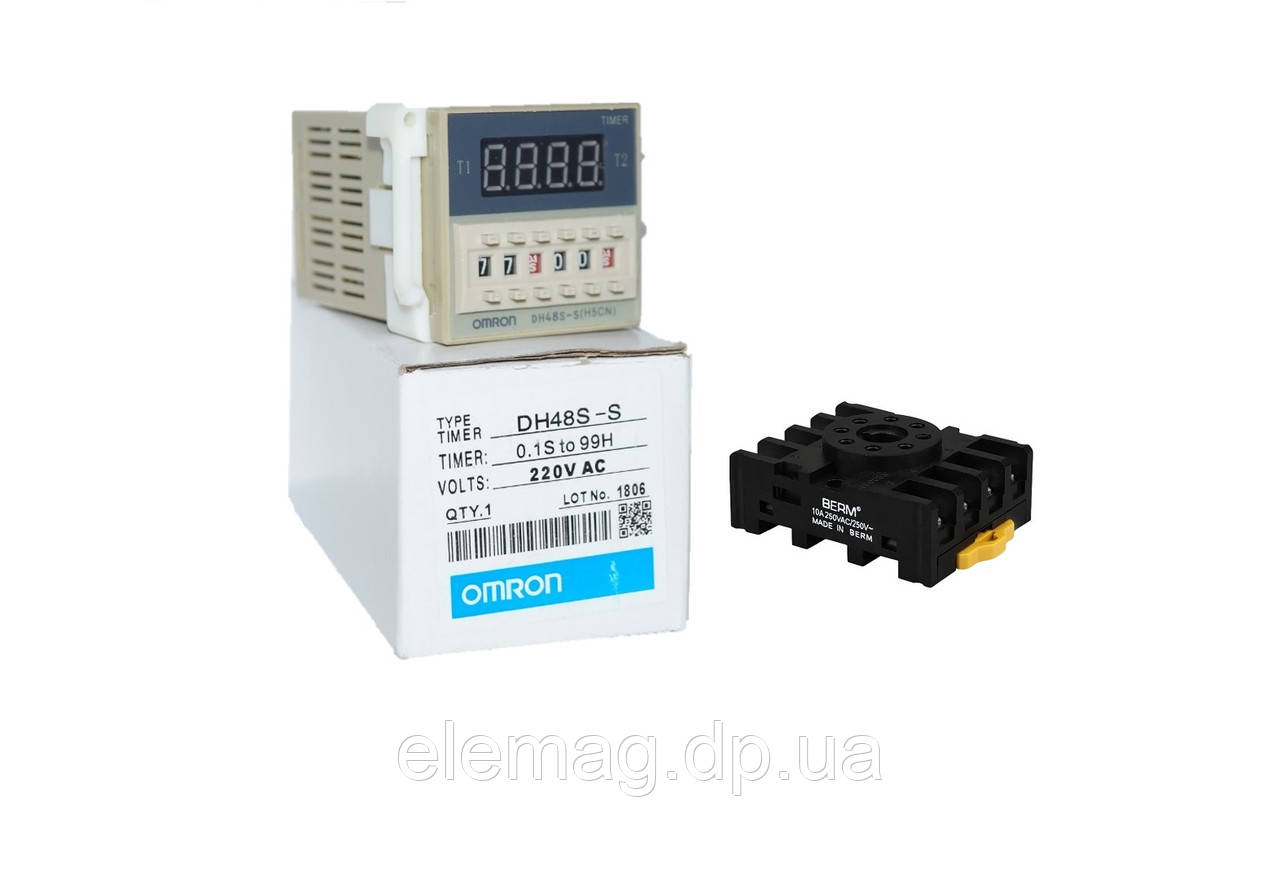

Ціна вказана за один комплект (таймер + колодка).

При зникненні, з якоїсь причини, електричного мережевого живлення всі налаштування і поточний стан зберігаються в енергонезалежній пам'яті таймера. Після відновлення подачі напруги робота пристрою триває з збереженого стану.

Порядок роботи

З допомогою галетных задатчиків на лицьовій панелі приладу встановіть час роботи (три лівих задатчика: два чорних – значення, червоний – одиниці вимірювання часу) і час паузи (три правих задатчика: два чорних – значення, червоний –одиниці вимірювання часу).

При подачі живлення на пристрій загоряються дві цифри в правій частині екрану і йде відлік заданого часу паузи (про що йде відлік часу сигналізує щомиті миготлива точка).

Після закінчення часу паузи індикатор часу паузи гасне, загоряється індикатор часу роботи – дві цифри в лівій частині екрана, спрацьовує реле, починається відлік заданого часу роботи. Після закінчення часу роботи реле вимикається і цикл повторюється.

Для роботи реле в одноразовому режимі на одному з задатчиків потрібно виставити 00

ТЕХНІЧНІ ДАННІ:

• Напруга живлення: 200-240 Ст. 50 Гц;
• Навантажувальна здатність контактів реле: 5A, 220VAC
• таймер прямого відліку, програмований, циклічний, з незалежним регулюванням станів ВКЛ і ПАУЗА, можливістю скидання і тимчасової зупинки відліку часу;
• Встановлення інтервалів часу здійснюється кнопковими перемикачами на передній панелі приладу;
• Для управління таймером: reset (скидання таймерів в початок циклу) і pause (пауза у тому місці циклу, де буде натиснута кнопка, причому, чомусь, не рекомендується це натискання робити тривалим) потрібно додатково підключити дві кнопки. Дивіться схему підключення таймера;
• Мінімальний розмір інтервалів часу: ― 0,1 секунди;
• Максимальний розмір інтервалів часу: 99 годин;
• Похибка установки тимчасових інтервалів: не більше 0,01%+0,05 сек.
• Похибка відліку в діапазоні температур: не більше 1%;

Метод монтажу: на DIN-рейку (через колодку) або на панель допомогою штатного кріплення;
