Набір з PID-терморегулятором REX-C100 для трифазних навантажень 120А

Цей комплект — професійне рішення для автоматичного керування температурою в трифазних системах. Він ідеально підходить для високотемпературних промислових печей, сушильних камер, муфельних печей та іншого обладнання, де потрібен точний та надійний контроль.

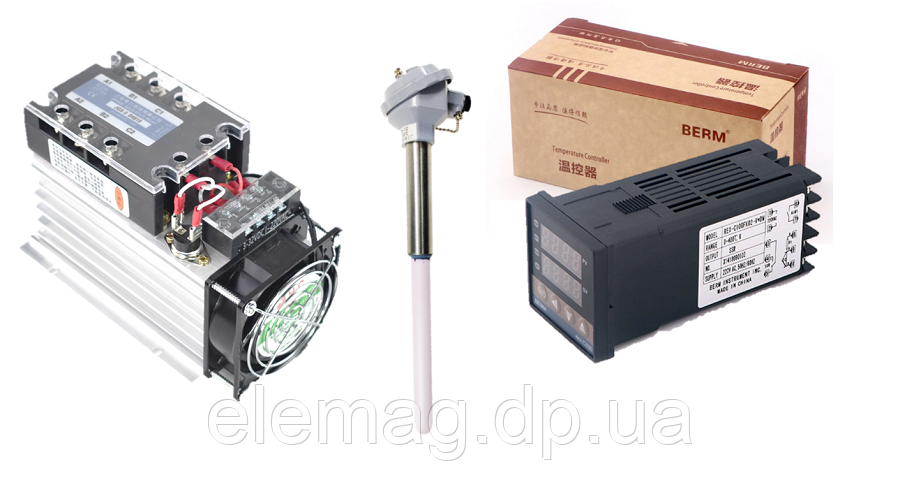

Що входить до комплекту:

1.Терморегулятор REX-C100FK02-V*AN - 1 шт

2.Трьохфазне твердотільне реле (SSR) на 120 А - 1 шт.

3. Термопара K-типу в корундовому кожусі - 1 шт.

• PID-терморегулятор REX-C100 (модель REX-C100FK02-V*AN):

  • Розшифровка моделі:

    • REX-C100: Базове найменування серії.

    • F: Розмір панелі 48x48 мм.

    • K: Тип входу — термопара К-типу.

    • 02: Вихід керування — імпульсний сигнал для SSR.

    • V*: Режим керування — PID-регулювання з функцією автоналаштування.

    • AN: Тип аварійного сигналу (один сигнал тривоги).

• Трифазне твердотільне реле (SSR) на 120 А:

  • Це сучасний і надійний пристрій серії SSR-3/120 DA, призначений для комутації трифазного навантаження.

  • Комутація через нуль (Zero-Crossing): Реле перемикається (вмикається/вимикається) в момент, коли напруга змінного струму проходить через нуль. Це виключає виникнення іскор та електромагнітних перешкод, що значно знижує навантаження на мережу, подовжує термін служби нагрівальних елементів та забезпечує більш точне керування.

  • Для забезпечення надійної роботи, рекомендоване номінальне навантаження не повинно перевищувати 60% від максимального струму реле, тобто до 72 А (~47.4 кВт). Для ефективного відведення тепла до реле кріпиться радіатор з вентилятором і термозапобіжником.

• Високотемпературний датчик (термопара К-типу) в корундовому кожусі:

  • Опис: Термопара К-типу, поміщена в захисний корундовий керамічний кожух. Цей матеріал має виняткову стійкість до високих температур, агресивних середовищ та температурних шоків.

  • Переваги: Таке виконання надійно захищає чутливий елемент термопари від механічних пошкоджень та хімічно активних газів, що значно подовжує термін служби датчика. Максимальна температура для термопари К-типу може досягати 1372°C. Зверніть увагу, для підключення термопари необхідно придбати компенсаційний провід, який забезпечує точність вимірювань на всьому шляху від датчика до терморегулятора.

Технічні характеристики:

• Керування: PID-регулювання з функцією автоналаштування.

• Навантаження: Трифазне, напруга 380 В.

• Максимальне навантаження: До 120 А, що відповідає потужності до 78.9 кВт.

• Готове рішення: Вам не доведеться витрачати час на підбір сумісних компонентів. Ми вже зібрали все необхідне для швидкого та зручного монтажу.
