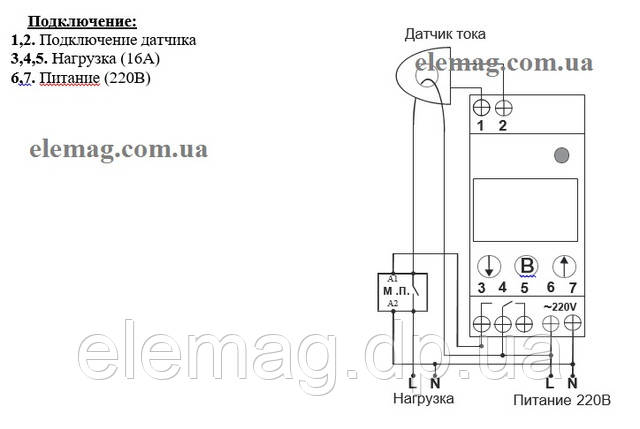

У разі навантаження понад 16 А під'єднується через контактор
До комплекту входить:
1.Реле контролю струму трифазне РКТ 16/150-1 шт.

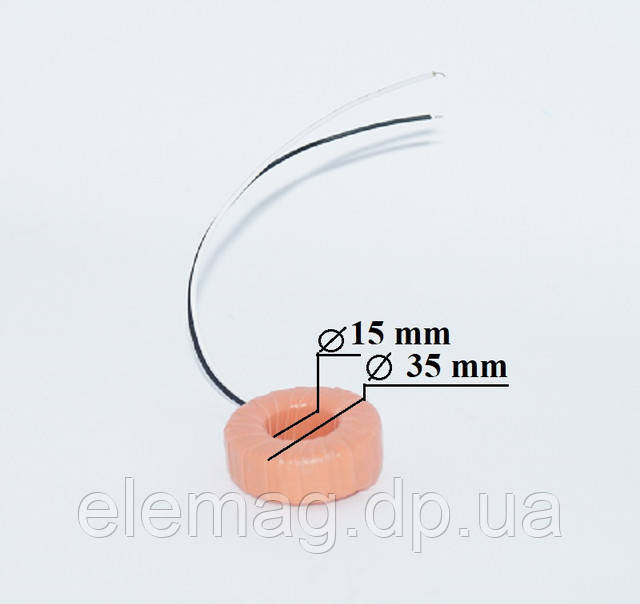

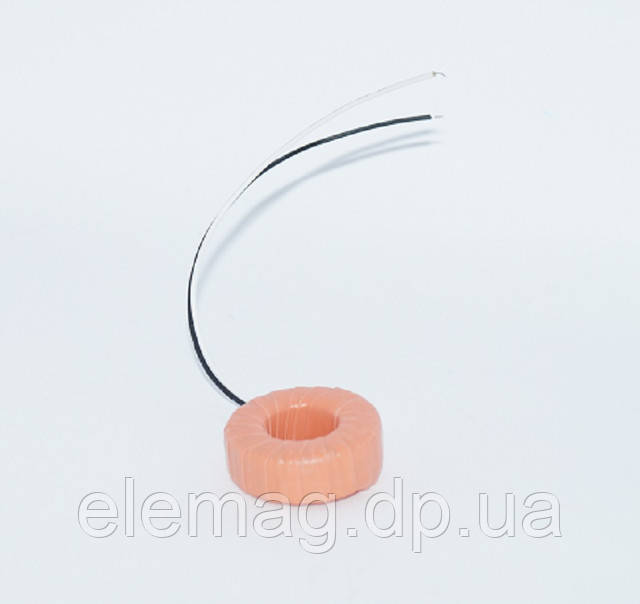

2. Виносний струмовий датчик -1 шт
3. Поєднувальні клемники -1 шт
Однофазне Реле контролю струму РКТ-16/150 призначений для вимірювання струму в мережі 220 В, і вимкнення навантаження під час виходу вимірюваного значення за встановлену межу з подальшим автоматичним увімкненням або без такого, якщо увімкнений ручний режим повторного увімкнення.
Також прилад можна застосовувати для вибору пріоритетного навантаження або в ролі цифрового амперметра.
Вимірювання струму відбувається без розриву електричного ланцюга, за допомогою виносного струмового датчика.
Купити Датчик для амперметрів і реле контролю струму CT-5 можна за посиланням
Прилад має регульовані параметри:
-
відсічення по струму,
-
гістерезис за струмом (замінюється для вибору пріоритетного навантаження),
-
час затримки вимкнення навантаження,
-
час повторного вмикання навантаження.
Також прилад має пам'ять максимального значення виміряного струму та можливість вимкнення приладу з кнопок керування.
Технічні характеристики:
-
Робоча напруга приладу — 220 В
-
Максимальний струм навантаження на реле приладу — 16 А/220 В
-
Робоча температура довкілля — від -0 °C до + 50 С°
-
Споживана потужність — 1 Вт
-
Дискретність вимірювання — 0,1 А
-
Діапазон вимірювання струму — 0т 0 до 99,9А
-
Встановлення гістерезису за струмом — від 0 до 99,9А
-
Похибка вимірювання — 1%
-
Затримка вимкнення подавання електроживлення за перевищенням струму — від 0 до 256 сек.
-
Час повторного вмикання навантаження — від 0 до 900 сек.
-
Повторне увімкнення навантаження в нічному режимі — є.
Всі параметри настроювання зберігаються в енергонезалежній пам'яті (максимальне значення виміряного струму, у разі вимкнення живлення не зберігається).
- Встановлення максимального струму
- Встановлення гістерезису за струмом
- Встановлення затримки вимкнення навантаження
- Встановлення часу повторного вмикання навантаження
ВОДП: " Для автоматизації виробництва необхідно знати швидкість, час, зчитування приладом значень із трансформатора струму. Скільки разів на секунду йде опитування трансформатора струму, що йде в комплекті постачання. "
Free: "Сраховує 50 разів на секунду, зміни на дисплеї відбуваються двічі за секунду"
Основні | |
---|---|
Виробник | Рубіж |
Країна виробник | Україна |
Максимальна робоча температура | 50 °С |
Тип монтажу | На DIN рейку |
Матеріал корпусу | Пластик |
Дисплей | True |
Користувальницькі характеристики | |
Установка гістерезису по струму | 0 - 99,9 А |
Кількість фаз | 2 |
Технічні характеристики | |
Максимальна потужність | 16 |
