Терморегулятор w1209 для Алана призначений для контролю температури в діапазоні від -50 °C до +110 °C. Він може працювати в парі з нагрівачем або охолоджувачем.

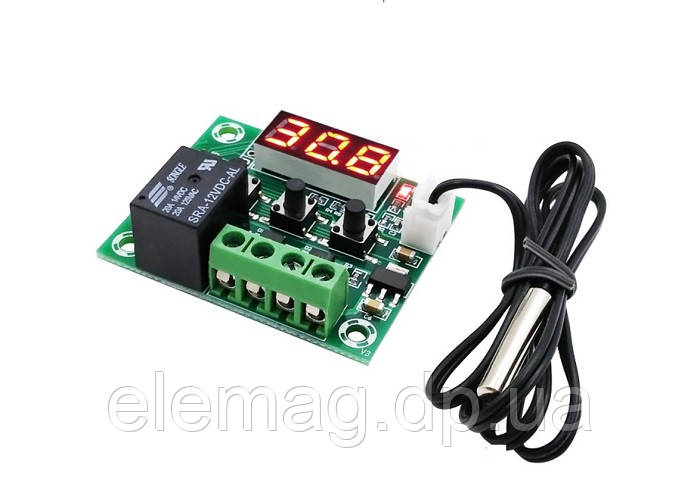

Терморегулятор w1209

• триразрядним LED-дисплеєм
• світлодіодним індикатором увімкнення реле
• трьома кнопками керування
• роз'ємом для приєднання зовнішнього термодатчика
• клемами «K0/K1» для під'єднання навантаження
• «+12V/GND» для живлення плати терморегулятора

На LED дисплеї показується поточна вимірювана температура.

Термодатчик являє собою термоопір 10 кОм, герметично залите в захисний металевий ковпачок.

Довжина кабелю 45 см, але за потреби його можна подовжити.

Підготовка до роботи

1) Під'єднайте джерело живлення 12V постійної напруги до контактів «+12 V» (плюс 12 V) і «GND» (мінус 12V).                                                                                                                                           2) Під'єднайте навантаження до контактів «К0» і «К1» (під'єднується в розрив ланцюга живлення керованого приладу (послідовне під'єднання))  Після подавання живлення 12V на контакти «+12 V» і «GND», на LED-дисплеї зобразиться поточна температура, виміряна виносним датчиком температури.

Встановлення та настроювання заданої температури

Для встановлення температури контролю короткочасно натисніть кнопку "SET", після чого кнопками «+» або «-» встановіть задану температуру, і ще раз натисніть кнопку "SET» або не натискайте жодні кнопки впродовж 5 секунд.

Програмування

Для входу в режим програмування утримуйте, упродовж 5 секунд, кнопку «SET», після чого кнопками «+» або «-» виберіть код параметра меню (P0...P8) із таблиці «Меню терморегулятора». Далі, для налаштування параметрів, натисніть кнопку «SET» і кнопками «+» або «-» змініть значення параметра. Для збереження параметрів натисніть і утримуйте кнопку «SET», або ж не натискайте жодні кнопки впродовж 5 секунд.

Характеристики

• Габаритні розміри: 40 x 48 x 14 мм
• Діапазон вимірювання та програмування температури: -50°C...110°C
•  Точність вимірювання: 0,1 °C у діапазоні від -9,9 °C до 99,9 °C;
•  або 1,0 °C поза цим діапазоном
• Точність керування: 0,1 °C 0,1 °C у діапазоні від -9,9 °C до 99,9 °C;
•  або 1,0 °C поза цим діапазоном
• Точність гістерезису: 0,1°C
•  Гістерезис: 0,1...15°C
• Час оновлення показань: 0,5 секунд
•  Напруга живлення, В: 12 VDC
• Датчик: NTC 10K 0.5%,
• довжина кабелю 0,3 м, водозахист
• Максимальний струм навантаження: 5A / 220VAC; 15A / 14VDC
• Температура довкілля: -10...60°C
• Вологість довкілля: 20 – 85 %
• Споживаний струм: 30 mA
• Споживаний струм під час роботи реле: 65 mA
• Спосіб під'єднання навантаження: електромагнітне одноканальне реле (5A/220VAC; 15A/14VDC) (у разі великих навантажень використовуйте контактор або твердотільне реле більшої потужності

• Домашні та виробничі системи опалення
• системи кондиціювання
•  пліч-о-плічники
•  теплиці
•  морозильні або охолоджувальні установки
•  сушильні шафи
•  системи нагрівання води
•  вимірювання температури двигуна з можливістю увімкнення вентилятора радіатора, температури на вулиці, у салоні тощо.
•
•
