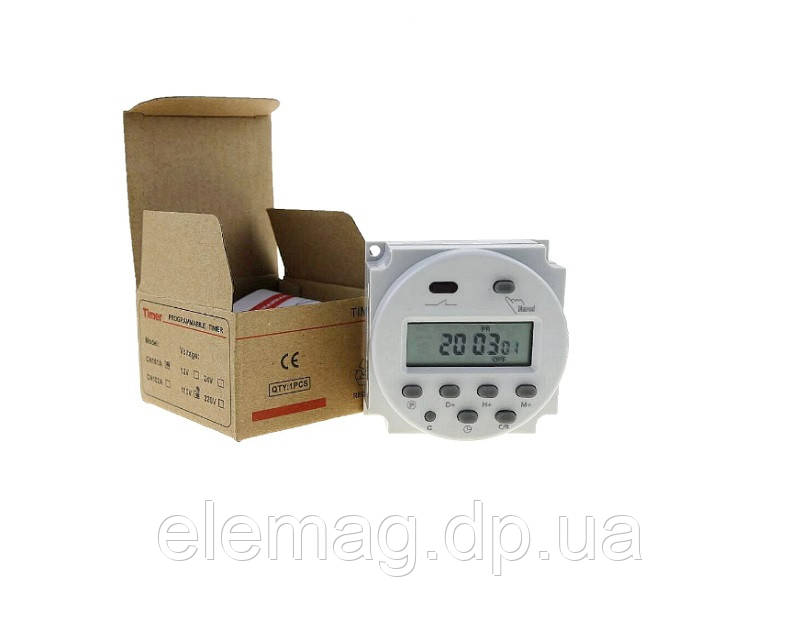

Реле часу CN101A 220В 16A програмоване тижневе

Перевагами таймера є:

• якість виготовлення

• добра функціональність

• невеликі габарити

• вбудований акумулятор (збереження параметрів таймера у разі зникнення напруги)

• просте налаштування

• низька вартість

На екрані таймера виводиться

• Час

• Попередній режим роботи — «auto»

• У верхній частині дисплея день тижня. Дні тижня зображаються скорочено:  «MO» — понеділок, «TU» — вівторк, «WE» — середовище, «TH» — четвер, «FR» — п'ятниця, «SA» — неділя, «SU».

Перед встановленням програми натисніть кнопку скидання , щоб очистити пам'ять

Для повного скидання пристрою досить натиснути на кнопку З

Встановлення поточного дня тижня і часу

Для цього натисніть і утримуйте кнопку з позначенням годинника. Натисканням кнопки «D+» виберіть поточний день тижня. Потім кнопками «H+» (годинник) і «M+» (хвилини) встановіть правильний час.

Технічні характеристики тижневого таймера:

• Номінальна робоча напруга: ~180/250 В, 50/60 Гц

• Максимальне навантаження: 16 А, 3500 Вт (при cosç=1)

• Мінімальний інтервал часу: 1 хвилина

• Повний діапазон часу: 1 хвилина -168 годин

• Кількість програм: 16

• Включення та вимикання можуть бути встановлені вісім разів на день

• Споживана потужність: не більш ніж 1 Вт

• Робоча температура: від  0 °C до +40 °C

• Вологість: 35-85% RH

• Точність: +/- 1 хвилина на місяць

• Батарея резервного живлення, акумулятор: Ni-Mh 1.2 В/40 мА, ресурс > 150 годин

• Кріплення: накладний

• Розмір: 60*60*32 мм

Для входу в режим програмування реле потрібно натиснути кнопку «P».

Після її натискання на екрані з'явиться напис 1 ON. Вона означає, що зараз ми налаштовуватимемо час вмикання першої програми.

Кнопкою «D+ настроюємо дні,  а кнопками «H+» і «M+» час.

Потім знову натискаємо  на кнопку «P».

Після її натискання на екрані з'явиться напис 1OFF. Ми перейшли в параметри вимкнення першої програми.

Аналогічно налаштовуємо час вимкнення програми. Під час наступного натискання на кнопку «P», ми побачите на дисплеї напис 2 ON.

Так триватиме до 16

Для виходу з режиму програмування досить дойти до останньої (16) програми або натиснути на кнопку із зображенням годинника.(или «P»)

Для того, щоб видалити окрему програму, потрібно зайти в режим програмування, вибрати програму та натиснути на кнопку «C/R»

Під'єднання реле

До контактів POWER під'єднується 220 В

Контакти SWICH працюють у режимі ключа, і замикаються в ручному або в автоматичному режимах

У разі замкнутого SWICH світиться червоний індикатор на лицьовій панелі приладу

 Перша цифра на дисплеї в режимі програмування таймера — порядковий номер програми.

Усього їх може бути 16

Для кожної з програм є два режими — вмик (ON) і вимик. (Off). Перемикання між режимами здійснюється кнопкою Р.

Коли на дисплеї світиться індикатор ON — ми налаштовуємо час спрацьовування реле на  замикання.

У разі індикації Off на дисплеї — настроюємо час спрацьовування реле на  розмиткання
