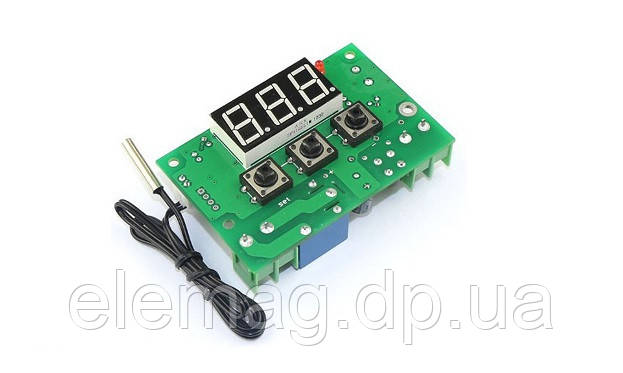

Набір Терморегулятор W1301 безкорпусною 12 В + захисне скло

Відео-огляд Терморегулятор W1301 безкорпусний, огляд, налаштування

Програмування термостата XH-W1301 налаштування Р2-Р8

Цифровий двох-пороговий, двох-режимний, безкорпусною, живлення 12V регулятор температури XH-W1301 призначений для підтримки необхідної температури повітря в інкубаторах, теплицях, тераріумах, в системах опалення, для керування температурою теплих підлог, басейнів, морозильних камер, системи для не замерзання водозливів і т. д.

Цифровий двох-пороговий, двох-режимний, безкорпусною, живлення 12V регулятор температури XH-W1301 призначений для підтримки необхідної температури повітря в інкубаторах, теплицях, тераріумах, в системах опалення, для керування температурою теплих підлог, басейнів, морозильних камер, системи для не замерзання водозливів і т. д.

• Керуюче реле стоїть на 12 В з NO контактом, комутує струм до 10 А (250VAC)
• Тип датчика ― водонепроникний: NTC (10K/3435). Температурний датчик являє собою термоопір 10 кОм, герметично залите в захисний металевий ковпачок
• Довжина проводу температурного датчика 30 див., але при необхідності його можна подовжити
• Діапазон вимірюваної і контрольованої температури: -50 ~ 110 градусів

• Точність виміру:

  - 0.1 ° C - в межах від -9,9 до +99,9 °C

  - 1 °C в межах від -50 до -10 і від +100 до +110

  Точність керування:

  - 0.1 °C - в межах від -9,9 до +99,9 °C

  - 1 °C в межах від -50 до -10 і від +100 до +110 °C

• Гістерезис: 0.5°C До 15°C

• Точність Гістерезису: 0.1 °C

• Частота оновлення: 0.5 сек
• Напруга живлення: 12 В постійного струму (DC12V) або 12 Вольт змінного струму

• Вихід: 1 канал вихід реле, потужність = 10А

• Вологість 20% -85%

• Споживана потужність: < 1W
• Розмір: 78 * 51 * 25
• Всі налаштування зберігаються після відключення живлення.

Напруга живлення нижче 12 В підключати небажано, оскільки на реле подається напруга на 1,5 менше напруги. Краще, щоб воно було трохи більше

У режимі C (охолодження) працює так: поки температура нижче установки, контакти реле розімкнуті, по досягненні заданої температури контакти реле замикаються і залишаються в такому положенні до зниження температури на величину встановленого гістерезису (за замовчуванням на 2ºС).
В режимі H (нагрівання) працює навпаки

Настройка параметрів меню:
P0 ― Температура установки -50ºС 110ºС, за замовчуванням 25ºС.
Охолодження (Cooling) або нагрівання (Heating) (за умовчанням);
P1 ― гістерезис (0.5°C до 15°C, за замовчуванням 2°C).
Несиметричний (в мінус від установки), дозволяє знизити навантаження на реле і виконавець на шкоду точності підтримки температури;
P2 ― завдання верхнього робочого межі температури -49ºС...110ºС (за замовчуванням 110°C).
Дозволяє звузити діапазон установки зверху. При температурі вище 110ºС (або при замиканні датчика) на індикаторі відображається HHH;
P3 ― завдання нижнього робочого межі температури -50ºС...110ºС (за замовчуванням -50°C).
Дозволяє звузити діапазон установки знизу. При температурі нижче -50ºС (або при відключенні датчика) на індикаторі відображається LLL;
P4 ― корекція температури (-7°C... +7°C, за замовчуванням 0°C).
Дозволяє проводити найпростішу калібрування для підвищення точності вимірювання (тільки зсув характеристики);
P5 ― затримка включення реле (0-10 хв., за замовчуванням 0 хв).
Іноді необхідна для затримки спрацьовування виконавця, критично наприклад для компресора холодильника;
P6 ― настройка звукового сигнал оповіщення ON ― включено / OFF ― вимкнено (за замовчуванням ON ― включено).
P7 ― установка температури включення звукового сигналу оповіщення (0 +110 °C, за замовчуванням OFF ― вимкнено).
Якщо у P6 (настройка звукового сигналу) вибрано параметр OFF ― вимкнено, то сигнал перевищення температури подаватися не буде.
P8 ― відновлення заводських налаштувань (за замовчуванням вимкнено).
