Набір Термегулятор W1209 корпус блок живлення 12V

Огляд теплового термостата W1209

  Програмування термостата W1209 і налаштування програм Р2-Р8

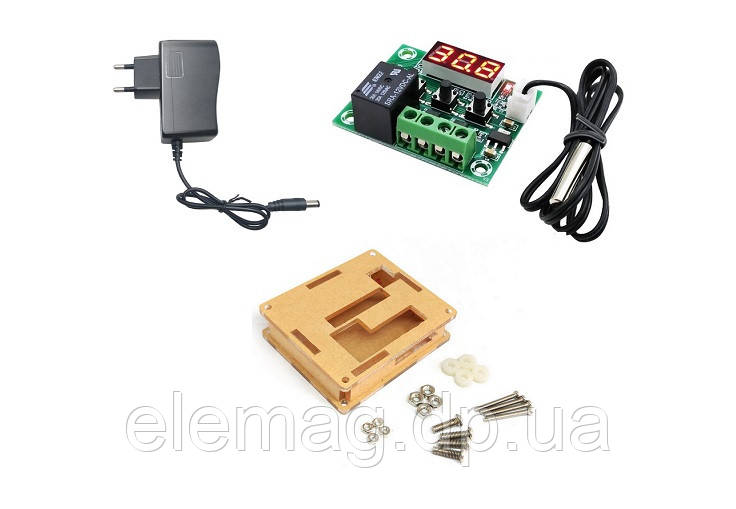

До набору входить:

1. Терморегулятор W1209 -1 шт

2 Корпус акриловий -1 шт

 3.Блок живлення 12V постійного струму 1A-1 шт

За допомогою терморегулятора можна контролювати температуру у діапазоні від -50 °C до +110 градусівC. Він може працювати в парі з Підігрівач або охолоджувач.

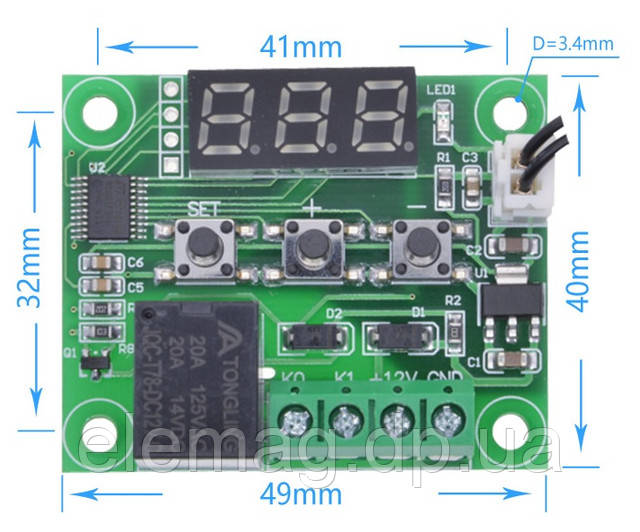

Змонтований терморегулятор

• Триразовий LED дисплеїв
• світлодіодний індикатор увімкнення релі
• трьома кнопками керування
• роз' ємом для з'єднання зовнішнього термодатчика
• клемами «K0/K1» для з’ єднання навантаження
• "+12V/GND" для харчування терморегулятора

LED дисплея показує поточну температуру.

Термоодат — це термосопротивлення 10КОм, герметично залите у захисний металевий ковпачок.

Довжина кабеля 45см, але при необхідності його можна продовжити.

Підготовка до роботи

1) З'єднайте джерело живлення 12V постійного напруження до контакту « +12V» (плюс 12V) і «GND» (мінус 12V).                                                                                                                                           2) Зніміть навантаження на контакти « К0 »» і « К1» (з' єднується в розрив ланцюг живлення керованого приладу (послідовне з'єднання)  Подавальник їжі 12V на контакти « +12V » і «GND», на LED дисплеї відобразиться поточна температура, виміряна виносним датчиком температури.

Встановлення і налаштування заданої температури

Щоб встановити температуру керування короткочасним натисканням кнопки « RET », натисніть кнопку « + » або «-» встановіть задану температуру, а потім ще раз натисніть кнопку « SET », або не натискайте жодних кнопок протягом 5 секунд.

Програмування

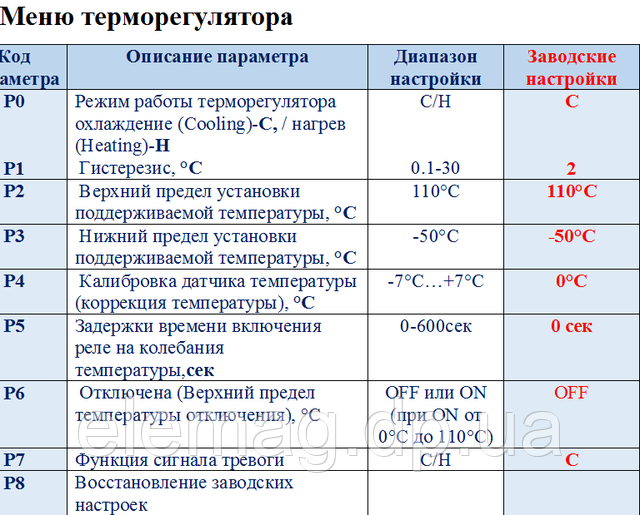

Щоб увійти до режиму програмування, утримуйте, протягом 5 секунд, кнопку «SET», після чого кнопками « +» або «-» виберіть код параметра меню (P0...) »P8) з таблиці « Міні терморегулятор». Далі, щоб налаштувати параметри, натисніть кнопку «SET» і кнопками « +» або «-» змініть значення параметра. Щоб зберегти налаштування, натисніть кнопку «SET » або не натискайте жодних кнопок протягом 5 секунд.

Характерики

• Габаритні розміри: 40 x 48 x 14 мм
• Діапазон виміру і програмування температури: -50 градусівC...110 °C
•  Точність вимірювання: 0,1 °C у діапазоні від -9,9°C до 99,9 °C;
•  або 1,0°C поза цим діапазоном
• Точність керування: 0,1 °C 0,1 °C у діапазоні від -9,9 °C до 99,9 °C;
•  або 1,0°C поза цим діапазоном
• Точність гістерізису: 0,1 °C
•  Гістересіс: 0,1...15 °C
• Час оновлення показань: 0,5 секунд
•  Напруження харчування, В: 12 VDC
• Датчик: NTC 10K 0.5%,
• Довжина кабеля 0,3 м, водозахист
• Максимальний рівень навантаження: 5A / 220VAC; 15A / 14VDC
• Температура навколишнього середовища: -10...60 градусівC
• Вологість навколишнього середовища: 20 — 85 відсотків
• Пошматований струм: 30 mA
• Пошматований струм під час реле: 65 mA
• Спосіб з’ єднання навантаження: електромагнітне одноканальне реле (5A / 220VAC; 15A / 14VDC (при великих навантаженнях, користуйтесь контактором або твердішим реле більшої потужності

    Застосування виробів:

• Домашні та промислові системи опалення
• системи кондиціювання
•  інкубатори
•  теплиці
•  Холодні або охолоджені установки
•  Свіжі шафи
•  Система нагрівання води
•  Обмірювання температури двигуна з можливістю включення вентилятора радіатора, температури на вулиці, в салоні і т.д
