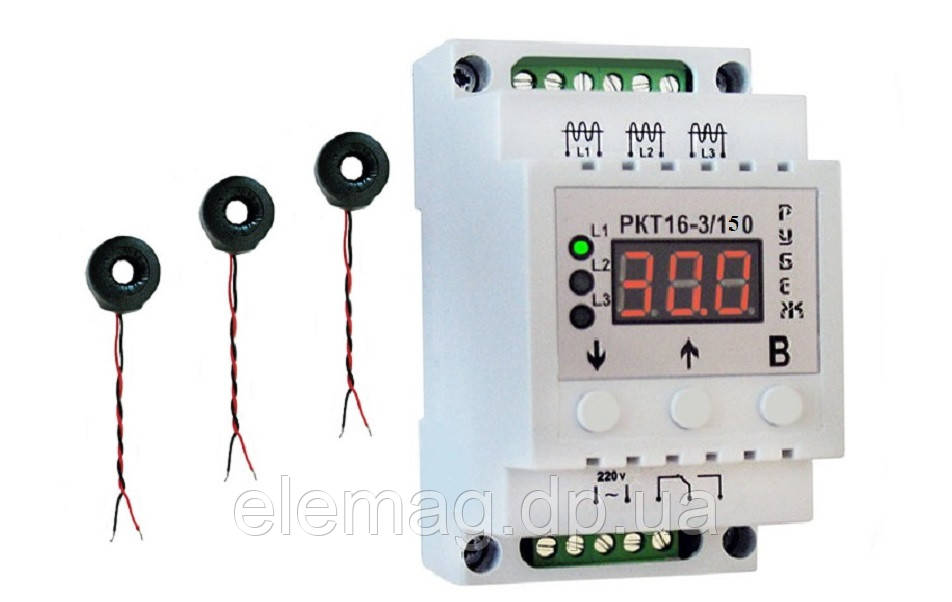

Трифазне реле контролю струму РКТ16-3/150

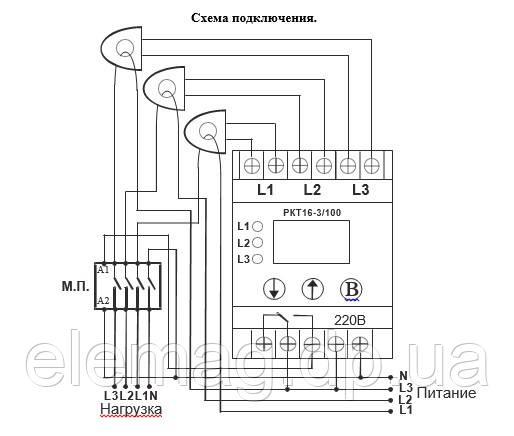

Трифазне реле контролю струму РКТ16-3/150 під'єднується тільки через контактор.

До комплекту входить:

1.Реле контролю струму трифазне РКТ 16-3/150-1 шт.

2.Виносні токові датчики -3 шт

3. Поодинокі клемники — 3 шт.

Реле контролю струму трифазне РКТ 16-3/150 , призначене для вимірювання струму в трифазному ланцюгу, і вимкнення навантаження під час виходу вимірюваного значення за встановлену межу з подальшим автоматичним увімкненням або без такого, якщо увімкнений ручний режим повторного увімкнення.

Прилад можна застосовувати для вибору пріоритетного навантаження або в ролі цифрового амперметра.

Вимірювання струму відбувається без розриву електричного ланцюга, за допомогою виносних струмових датчиків.

Купити Датчик для амперметрів і реле контролю струму CT-5 можна за посиланням

Прилад має регульовані параметри:

• відсічка по струму по кожній фазі

• відсічка за сумарним струмом трьох фаз

• гістерезис за струмом (замінюється для вибору пріоритетного навантаження)

• час затримки вимкнення навантаження

• час повторного вмикання навантаження

Також прилад має пам'ять останнього аварійного вимкнення і можливість вимкнення приладу з кнопок керування.

Технічні характеристики:

• Робоча напруга приладу    -220В

• Максимальний струм навантаження на реле приладу   -16А / 220 В

•  Робоча температура довкілля -0 – (+50)Со

• Споживана потужність  -        3 Вт

• Дискретність вимірювання   -        0,1 А

• Діапазон вимірювання струму  -        0 - 99,9А

• Встановлення гістерезису за струмом —        0 - 99,9А

• Встановлення максимального струму відсічення    -        0,1 - 99,9А

• Встановлення сумарного струму відсічення —        0 - 297А

• Похибка вимірювання   -        1%

• Затримка вимкнення  навантаження за перевищенням струму       -        0 - 255 сек

• Час повторного вмикання навантаження    -        0 - 900 сек

• Повторне вмикання в ручному режимі   -        є

Усі   параметри       зберігаються    в       енергонезалежної пам'яті         (максимальне значення         виміряного струму, у разі вимкнення живлення не зберігається).

 Прилад має пам'ять останнього аварійного спрацьовування.

Встановлення сумарного струму відсічення за трьома фазами (А-С)

Примітка: якщо в налаштуванні встановлено значення ТОВ, то прилад працюватиме як амперметр.

• Встановлення максимального струму відсічення (АО)
• Встановлення гістерезису за струмом (АГ)
• Встановлення часу повторного вмикання навантаження (tП)
•  Увімкнення і вимкнення приладу з кнопки керування

Вимкнення приладу можна здійснювати за допомогою кнопки. Для цього потрібно натиснути та утримати 4 сек. Кнопку вниз. Після вимкнення на екрані горітиме OFF. Увімкнення здійснюється коротким натисканням цієї кнопки.
