Терморегулятор W1301 (відео-обзор в описі)

Відеообзор Терморегулятор W1301 безкорпусний, огляд, настроювання

                 Програмування термостата XH-W1301 настроювання Р2-Р8

Цифровий двопороговий, дворежимний, безкорпусний, живлення 12V регулятор температури XH-W1301 призначений для підтримання необхідної температури повітря в акваріумах, теплицях, тераріумах, у системах опалення, для керування температурою теплих Підлога, басейнів, морозильних камер, системи для не замерзання водозливів тощо.

Цифровий двопороговий, дворежимний, безкорпусний, живлення 12V регулятор температури XH-W1301 призначений для підтримання необхідної температури повітря в акваріумах, теплицях, тераріумах, у системах опалення, для керування температурою теплих Підлога, басейнів, морозильних камер, системи для не замерзання водозливів тощо.

• Керувальне реле стоїть на 12 В з NO контактом, комутує струм до 10 А (250VAC)
• Тип датчика — водонепроникний: NTC (10K/3435). Температурний датчик являє собою термоопір 10 кОм, герметично залите в захисний металевий ковпачок
• Довжина дроту температурного датчика 30 см, але за потреби його можна подовжити
• Діапазон вимірюваної та контрольованої температури: -50 ~ 110 градусів

• Точність вимірювання:

  - 0.1 °C — у межах від -9,9 до +99,9 °C

  -  1 °C у межах від -50 до -10 і від +100 до +110

  Точність керування:

  - 0.1 °C — у межах від -9,9 до +99,9 °C

  -  1 °C у  пределах от -50 до -10 и от +100 до +110 °C

• Гістерезис: 0.5°C...15°C

• Точність Гістерезиса: 0.1 °C

• Частота оновлення: 0.5 сек

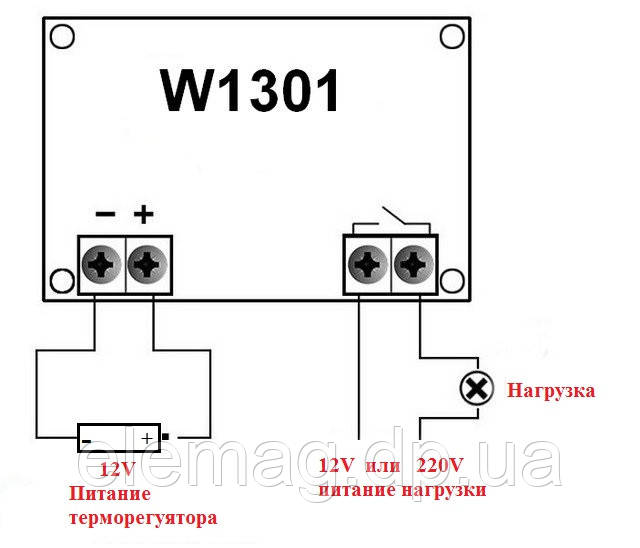

• Напруга живлення: 12 Вольт постійного струму (DC12V)

• Вихід: 1 канал вихід реле, потужність = 10 А

• Вологість 20% — 85%

• Споживана потужність: < 1W

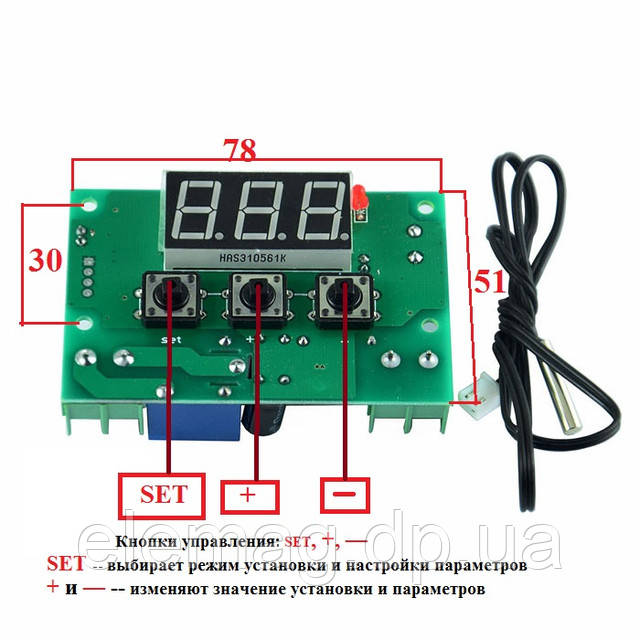

• Розмір:  78  * 51 * 25
• Усі параметри зберігаються після вимкнення живлення.

Напруга живлення нижча за 12 В під'єднувати небажано, тому що на релі подається напруга на 1,5 В менше живильного. Краще, щоб воно було трохи більшим

У режимі C (охолодження) працює так: поки температура нижче встановлення, контакти реле розімкнуті, після досягнення заданої температури контакти реле замикаються й залишаються в такому положенні до зниження температури на величину встановленого гістерерізису (за замовчуванням на 2 oС).
У режимі H (нагрівання) працює навпаки

Настроювання параметрів меню:
P0 — Температура встановлення — 50 oС 110 oС, типово 25oС.
Охолодження (Cooling) або нагрівання (Heating)  (за замовчуванням С);
P1 — гістерезис (0.5 °C...15 °C, типово 2 °C).
Несиметричний (в мінус від установки), дає змогу знизити навантаження на реле та виконавець на шкоду точності підтримки температури;
P2 — завдання верхньої робочої межі температури -49oС...110 oС (за замовчуванням 110 °C).
Дає змогу звузити діапазон установлення зверху. За температури вище 110 °C (або під час замикання датчика) на індикаторі виводиться HHH;
P3 — завдання нижньої робочої межі температури — 50 oС...110 oС (за замовчуванням — 50 °C).
Дає змогу звузити діапазон установлення знизу. За температури нижче -50 °C (або у разі вимкнення датчика) на індикаторі виводиться LLL;
P4 — корекція температури (-7 °C... +7 °C, за замовчуванням 0 °C).
Дає змогу проводити найпростіше калібрування для підвищення точності вимірювання (тільки зсуву характеристики);
P5 — затримка увімкнення реле (0-10 хв, за замовчуванням 0 хв).
Іноді потрібна для затримки спрацьовування виконавця, критично, наприклад, для компресора холодильника;
P6 — настроювання звукового сигналу сповіщення ON — увімкнений / OFF — вимкнений (за замовчуванням ON — увімкнений).
P7 — встановлення температури увімкнення звукового сигналу сповіщення (0 +110 °C, типово OFF — вимкнений).
Якщо у P6 (настроювання звукового сигналу) обраний параметр OFF — вимкнений, то сигнал перевищення температури подаватися не буде.
P8 — відновлення заводських налаштувань (за замовчуванням вимкнено).
