Відео огляд з налаштування, програмування, застосування Терморегулятора W1401
Струм управління 10A
Модель XH-W1401
Харчування: будь-джерело постійного струму від 9 до 14 вольт
Терморегулятор W1401 безкорпусною 12В пристрій, призначений для підтримки необхідної температури повітря в інкубаторах, теплицях, тераріумах, в системах опалення, для керування температурою теплих підлог, басейнів, морозильних камер, системи для не замерзання водозливів і т. д.
Рєжим нагріву Якщо початкова температура менше кінцевої, терморегулятор працює в режимі нагріву до кінцевої температури.
Рєжим охолодження Якщо початкова температура більше кінцевої, терморегулятор працює в режимі охолодження до кінцевої температури.
Терморегулятор не працює, реле розімкнуте Якщо початкова температура дорівнює кінцевій температурі, електронний терморегулятор не працює, реле розімкнуте.
Область застосування: Домашні і виробничі системи опалення, системи кондиціонування, інкубатори, теплиці, морозильні або охолоджувальні установки, сушильні шафи, системи нагрівання води, вимірювання температури двигуна з можливістю включення вентилятора радіатора, температури на вулиці, контроль температури, інкубатори
Порядок роботи:
Підключіть блок живлення до термостату, при цьому відображається поточна температура.
Встановіть у відповідності з потребами межі температур, кнопками вгору і вниз
Підключіть навантаження через вихідні контакти реле
Для роботи електронного терморегулятора необхідно, тільки устанавливить нижню і верхню межі діапазону температур кнопками "вгору" і "вниз".

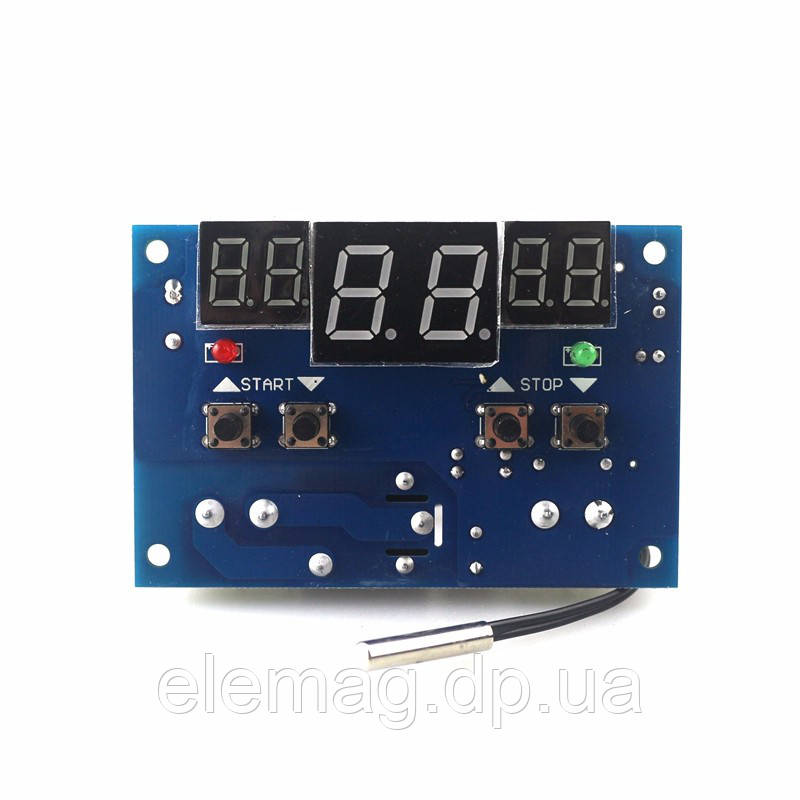

Терморегулятора W1401 безкорпусного 12В має Три Світлодіодних дисплея для відображення температури.
Червоний індикаторний світлодіод "START" означає срабатываение терморегулятора і замикання реле,
Зелений індикаторний світлодіод "STOP" означає зупинку роботи термостата і розмикання реле.
Температурний датчик являє собою термоопір 10 кОм, герметично залите в захисний металевий ковпачок. Довжина проводу температурного датчика 30 см, але при необхідності його можна подовжити
Технічні характеристики:
-

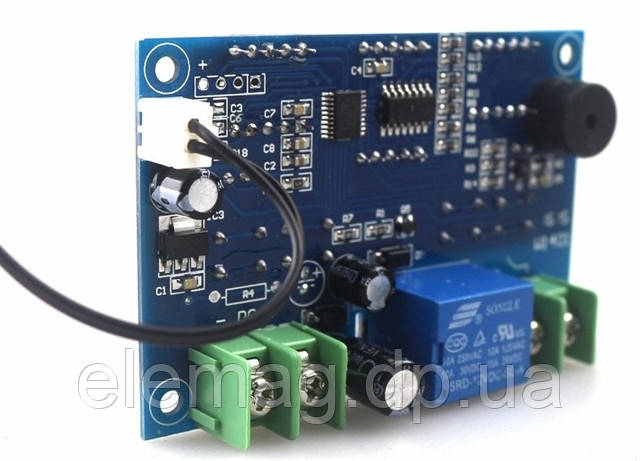

Керуюче реле стоїть на 12 В з NO контактом, комутує струм до 10 А (14VDC) і 10 А (250VAC)
- Тип датчика ― водонепроникний: NTC (10К ― 3950 ― 1%)
- Довжина проводу температурного датчика 30 см,
- Діапазон вимірюваної і контрольованої температури: -9°C ~ +99°C
- Точність вимірювання: ± 0.5 °C
- Точність управління: 1 °C
- Мінімальний гістерезис: 1 °C
- Частота оновлення: 0.5 сек
- Напруга живлення: 9 - 14 вольт, постійного струму
- Споживана потужність: < 1W
- Розміри: 77 мм x 51 мм
При несправності або відсутності датчика термостат видає звуковий сигнал з відображенням символів "LL".
Терморегулятор має верхній і нижній межа (можливість завдання верхнього значення температури включення (відключення) і нижнього значення температури включення (відключення).
Основні | |
---|---|
Країна виробник | Китай |
Дисплей | Так |
Максимальна температура регулювання | 99 град. |
Мінімальна температура регулювання | 9 град. |
Вид терморегулятора | Електронний |
Тип монтажу терморегулятора | Вбудовуваний |
Область застосування терморегулятора | Тепла підлога, Сауни і лазні, Водонагрівачі, Електричні котли |
Максимальна сила струму | 10 А |
- Ціна: 200 грн
