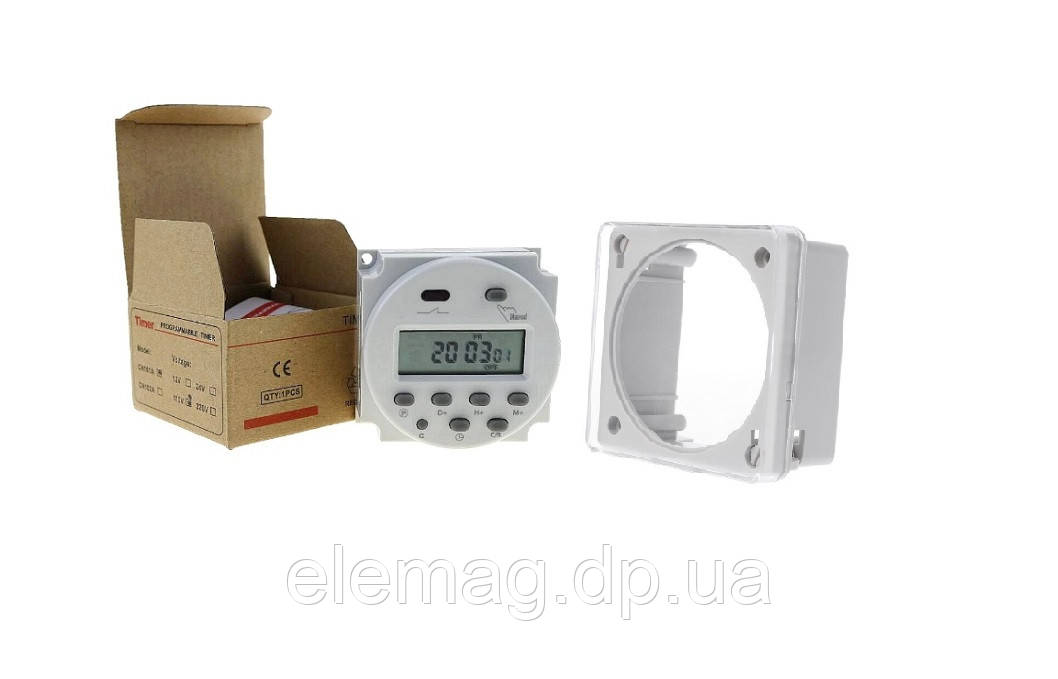

Тижневе реле часу 220 В 16(8)А CN101A з монтажною коробкою

1. Поради щодо використання:
1. Перед запуском програми таймер необхідно заряджати впродовж не менш ніж 5 хвилин, оскільки вбудована батарея може бути не заряджена
2. Перед встановленням програми натисніть кнопку скидання , щоб очистити пам'ять для отримання нових інструкцій, досить натиснути на кнопку С


2.Встановлення поточного дня тижня і часу

Нажмиті та утримуйте кнопку  з позначенням годинника та натискайте кнопки:

D+   - для виставляння дня тижня

SU- Sunday – Воскресенье, MO-Monday-Понедельник, TU- Tuesday, WE-Wednesday, TH- Thursday, FR-Friday, SA-Saturday

H+ - для виставлення годинника

М+ - для виставлення хвилин.

3. Під'єднання реле

До контактів POWER під'єднується 220 В

Контакти SWICH працюють у режимі ключа, і замикаються в ручному або в автоматичному режимах

У разі замкнутого SWICH світиться червоний індикатор на лицьовій панелі приладу

 Перша цифра на дисплеї в режимі програмування таймера — порядковий номер програми.

Усього їх може бути 16

Для кожної з програм є два режими — вмик (ON) і вимик. (Off)

Перемикання між режимами здійснюється кнопкою Р

  Коли на дисплеї світиться індикатор ON — ми налаштовуємо час спрацьовування реле на  замикання.

 У разі індикації Off на дисплеї — настроюємо час спрацьовування реле на  розмиткання

Для виходу з режиму програмування досить дойти до останньої (16) програми або натиснути на кнопку із зображенням годинника.

Для того, щоб видалити окрему програму, потрібно зайти в режим програмування, вибрати відповідну програму та натиснути на кнопку C/R.

Кнопка Manual дає змогу вручну замкнути або розімкнути реле, (у разі замкнутого загоряється червоний індикатор, і на дисплеї світиться лампочка, під час розімкнутого — на дисплеї світиться перекреслена лампочка й червоний індикатор не горить.) авто (за розкладом) (на дисплеї світиться індикатор auto)

Комплект постачання:

Таймер — 1 шт.

Інструкція з експлуатації — 1 шт.

Коробка пакувальна — 1 шт.

Монтажна коробка — 1 шт.

Приклад

Распишіть усі інтервали заздалегідь, оскільки налаштування відбувається одноразово — вдруге "до налаштувати не можливо, тільки повне скидання й налаштування заново  Перед встановленням таймера

НP — перемикання каналів.
M+ — доти, поки не з'явиться "22:30" — змінюються цифри після двоточування;
H+ — доти, поки не з'явиться "22:00", — змінюються цифри перед двоточуванням;
D+ — доти, поки не з'явиться рядок з усією днями тижня,
P — перемикання стану каналу, на екрані з'явиться "2 off";
M+ — доти, поки не з'явиться "18:10" — змінюються цифри після двоточування;
H+ — доти, поки не з'явиться "18:00", — змінюються цифри перед двоточуванням;
D+ — доти, поки не з'явиться рядок з усією днями тижня,
P — перемикання каналів, на екрані з'явиться "2 on"
M+ — доти, поки не з'явиться "12:20" — змінюються цифри після двоточування;
H+ — доти, поки не з'явиться "12:00", — змінюються цифри перед двоточуванням;
D+ — доти, поки не з'явиться рядок з усією днями тижня,
P — перемикання стану каналу, на екрані з'явиться "1 off";
M+ — доти, поки не з'явиться "08:15" — змінюються цифри після двоточування;
H+ — доти, поки не з'явиться "08:00", — змінюються цифри перед двоточуванням;
D+ — доти, поки не з'явиться рядок з усією днями тижня,
P-вхід до програмування, на екрані з'явиться "1 on"

Потрібно налаштувати вмикання світла двічі з 8:15 до 12:20 і з 18:10 до 22:30 щодня.

Настроювання закінчується,  натискаємо кнопку "Час"
І, головне, необхідно перевести таймер у режим роботи — за це відповідає кнопка  MANUAL  — переклад в один зі станів — "ВМИК" затишно — "АВТО" (таймер) — "ВИМИК" "ючено.
Натискаємо [MANUAL] доти, поки не загориться "АВТО"
Налаштування завершене
