CN101A Реле часу тижневе 220V

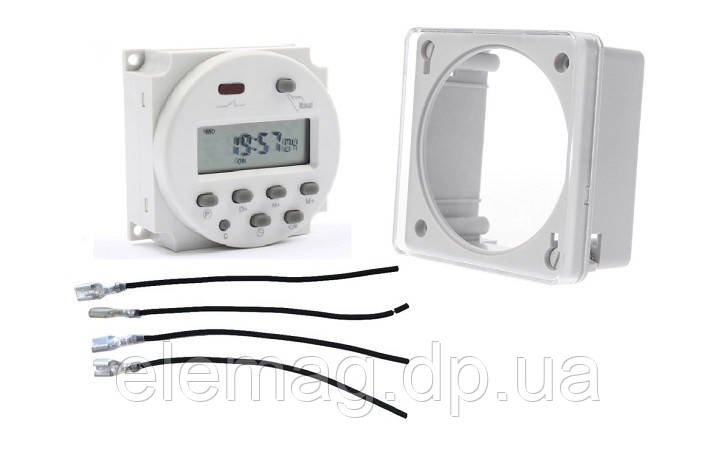

Комплектація:

Таймер — 1 шт.

 Захисна коробка -1 шт

 4 штуки клемінники з дротом 15 см

Технічні характеристики CN101A Реле часу тижневе 220V:

Номінальна робоча напруга: 180-250 V, 50/60 Гц

Напруга живлення:   220V AC (вказано на корпусі)

Максимальне навантаження: 16 А, (8A) (при cos↑=1)

Навантаження лампи 2000W

Конфігурація та макс. струм контактів:   1 замикальний контакт, 16(8) Ампер

Мінімальний інтервал часу: 1 хвилина

Ритм: 1 секунда — 59 хвилин 59 секунд

Відлік часу: 1 секунда — 99 хвилин 56 секунд
Мнімальний інтервал часу: 1 хвилина
Кількість програм: 16 ON 16OF

Вмикання та вимикання можуть бути встановлені вісім разів на день
Споживана потужність: не більш ніж 1 Вт
Робоча температура: від -10 °C до +40 °C
Вологість: 35-85% RH
Точність: +/- 1 хвилина на місяць. Похибка ходу годинника таймера: до 1 сек/день (Т=25С)
Батарея резервного живлення, акумулятор: Ni-Mh 1.2 В/40 мА, ресурс > 150 годин 3 роки (літієва батарея)

Розмір: 60*60*32 мм
Кріплення: накладний

 Поради щодо використання:
1. Перед запуском програми таймер необхідно заряджати впродовж не менш ніж 5 хвилин, оскільки вбудована батарея може бути не заряджена
2. Перед встановленням програми натисніть кнопку скидання, щоб очистити пам'ять для отримання нових інструкцій, досить натиснути на кнопку С

Встановлення поточного дня тижня і часу

Натисніть і втримуйте кнопку  з позначенням годинника та натискайте кнопки:

D+   - для виставляння дня тижня

SU- Sunday – Воскресенье, MO-Monday-Понедельник, TU- Tuesday, WE-Wednesday, TH- Thursday, FR-Friday, SA-Saturday

H+ — для виставляння годинника

М+ — для виставлення хвилин.

Під'єднання реле

До контактів POWER під'єднується 220 В

Контакти SWICH працюють у режимі ключа, і замикаються в ручному або в автоматичному режимах

У разі замкнутого SWICH горить червоний індикатор на лицьовій панелі приладу

Перша цифра на дисплеї в режимі програмування таймера — порядковий номер програми.

Усього їх може бути 16

вмик (ON) і вимик. (Off)Для кожної з програм є два режими —

РПереключення між режимами здійснюється кнопкою

  Коли на дисплеї світиться індикатор ON — ми налаштовуємо час спрацьовування реле на  замикання.

на дисплеї — настроюємо час спрацьовування реле на  розмитанняOff при індикації

Для виходу з режиму програмування досить дойти до останньої (16) програми або натиснути на кнопку із зображенням годинника.

Для того, щоб видалити окрему програму, потрібно зайти в режим програмування, вибрати відповідну програму та натиснути на кнопку C/R.

Кнопка Manual дає змогу вручну замкнути або розімкнути реле, (у разі замкнутого загоряється червоний індикатор, і на дисплеї світиться лампочка, під час розімкнутого — на дисплеї світиться перекреслена лампочка й червоний індикатор не горить.) авто (за розкладом) (на дисплеї світиться індикатор auto)

MANUAL  — переклад в один зі станів — "ВМИК" затишно — "АВТО" (таймер) — "ВИМИК" "ючено.
Натиснення  MANUAL  до тих кор, поки не загориться "АВТО"

4. Комплект постачання:

Таймер — 1 шт.

Інструкція з експлуатації — 1 шт.

Коробка пакувальна — 1 шт.

Захисна коробка -1 шт

Клеміні з дротом 15 см -4 шт.

Приклад

Распишіть усі інтервали заздалегідь, оскільки налаштування відбувається одноразово — вдруге "добудувати не можливо, тільки повне скидання й настроювання заново  Перед встановленням таймера

НP — перемикання каналів.
M+ — доти, поки не з'явиться "22:30" — змінюються цифри після двоточування;
H+ — доти, поки не з'явиться "22:00", — змінюються цифри перед двоточуванням;
D+ — доти, поки не з'явиться рядок з усією днями тижня,
P — перемикання стану каналу, на екрані з'явиться "2 off";
M+ — доти, поки не з'явиться "18:10" — змінюються цифри після двоточування;
H+ — доти, поки не з'явиться "18:00", — змінюються цифри перед двоточуванням;
D+ — доти, поки не з'явиться рядок з усією днями тижня,
P — перемикання каналів, на екрані з'явиться "2 on"
M+ — доти, поки не з'явиться "12:20" — змінюються цифри після двоточування;
H+ — доти, поки не з'явиться "12:00", — змінюються цифри перед двоточуванням;
D+ — доти, поки не з'явиться рядок з усією днями тижня,
P — перемикання стану каналу, на екрані з'явиться "1 off";
M+ — доти, поки не з'явиться "08:15" — змінюються цифри після двоточування;
H+ — доти, поки не з'явиться "08:00", — змінюються цифри перед двоточуванням;
D+ — доти, поки не з'явиться рядок з усією днями тижня,
P-вхід до програмування, на екрані з'явиться "1 on"

Потрібно налаштувати вмикання світла двічі з 8:15 до 12:20 і з 18:10 до 22:30 щодня.

Настроювання закінчується,  натискаємо кнопку "Час"
І, головне, необхідно перевести таймер у режим роботи — за це відповідає кнопка  MANUAL  — переклад в один зі станів — "ВМИК" затишно — "АВТО" (таймер) — "ВИМИК" "ючено.
Натискаємо [MANUAL] доти, поки не загориться "АВТО"
Налаштування завершене
