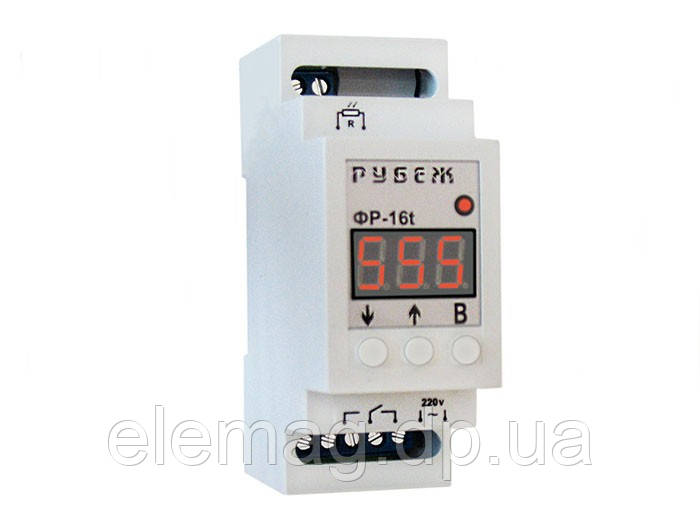

Фотореле Рубіж ФР-16t Сутінкове реле

Внимание! Фото прибора и фоторезизора відповідає реальному наявності. (таке пересилання)

Гарне реле під час роботи в парі з контактором дає змогу збирати щити керування освітленням для досить потужної лінії.

  Переваги:

Зручний функціонал, можливість точного налаштування саме під ваші потреби, два контакти 1НО 1НЗ, датчик (фоторезистор) у комплекті з дротом приблизно 2 м. Порівняно низька вартість, порівнюючи з закордонними аналогами.

Фотореле ФР-16t  призначений для керування освітлювальними приладами залежно від освітленості довкілля. Має точне цифрове настроювання рівня освітленості, регульований гістерезис, затримку на зміну стану контактів (вмик./вимк.) і таймер на вимкнення. Також прилад має три режими роботи on/AU/oFF. Вимірювання здійснюється за допомогою виносного датчика високої чутливості (фоторезистор 5-10kOhm/0.5MOhm), що дає змогу дуже точно контролювати момент вмикання і вимкнення навантаження.

Технічні характеристики:

• Займає два модулі
• Напруга живлення — 220 В +/- 20%
• Максимальний струм навантаження на реле — 16 А
• Споживана потужність — 1 Вт
• Робоча температура — 0-40 °C
• Межі вимірювання освітленості в од. – 0 – 999
• Межі регулювання освітленості в оді. – 1 – 978
• Регулювання гістерезису в од. – 20 – 250
• Таймер на вимкнення — 1-999 хв.
• Затримка зміни стану керівних контактів (вмик./вимк.) – 0 – 240сек.
• Довжина дроту датчика — 2 м. (можливе подовження до 50 м)
• Тип датчика — фоторезистор (5-10kOhm/0.5MOhm)

    Вибір режиму роботи приладу

Коротким натисканням кнопок Вниз або Вгору вибрати один із трьох режимів і натиснути кнопку  для підтвердження.

1. AU — прилад працює за заданими параметрами (контакти 1 і 2).
2. on -  ручний режим, освітлення завжди увімкнене (контакти 1 і 2 завжди замкнені).
3. oFF -  ручний режим, освітлення завжди вимкнене (контакти 1 і 2 завжди розімкнені).

                          Настроювання гістерезису L.GS

Кнопкою  вибрати меню L.GS, далі кнопками Вниз і Вгору  вибрати потрібне значення та коротко натиснути кнопку   для підтвердження. Далі прилад вийде з меню через 10 сек, для швидкого виходу потрібно ще раз натиснути та утримати кнопку  2сек.

Гістерезис  –  це  разница  значений   между   вимкненням   и   увімкненням   освітлення (контакти 1 і 2).  Наприклад,   поріг   увімкнення   встановлений  20,  а  гістерезис  50.  Отже, прилад  увімкне освітлення, коли значення опуститься до 19, а вимкне коли підніметься до 71.
