PID регулятор REX-C100 SSR призначений для точного підтримання заданої температури.





При використанні звичайного терморегулятора неможливо стабілізувати бажану температуру.

Навіть якщо зробити мінімальну різницю між включенням і вимиканням, все одно будуть невеликі коливання бажаної температури.

За допомогою PID регулятора REX-C100 SSR можливо домогтися точного підтримання температури.

З термопарою К-типу точність 1 ℃ і максимальна температура 1300 ℃.

При наявності термосопративления РТ-100 точність буде одна десята ℃. І максимальна температура 500 ℃.

Регулятор короткими імпульсами подає харчування на керуючі контакти твердотільного реле, яке подає харчування на нагрівальний елемент.

Тим самим обмежуючи потужність нагрівального елемента.

Тривалість цих імпульсів PID регулятор REX-C100 обчислює автоматично.

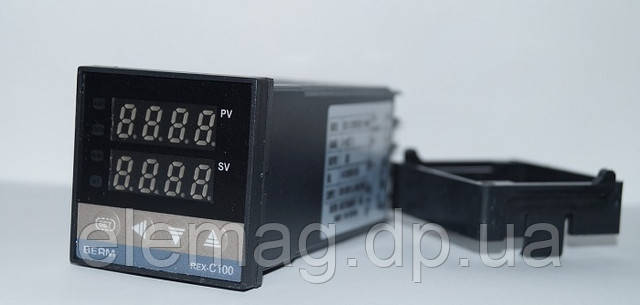

На лицьовій панелі є чотири кнопки, два дисплея і чотири світлодіодних індикатора

Дисплей з червоними цифрами - це індикація поточної температури датчика.

Дисплей з зеленими цифрами показує бажану температуру.

Якщо світиться червоний світлодіод з написом (ALARM 1) -це означає, що температура датчика вийшла за межі, що задав користувач. Спрацювало аварійне реле - це контакти (6-7)

Якщо світиться зелений світлодіод з написом (OUT), то на контакти (4-5) подається напруга постійного струму.

(+) це контакт (4)

(-) це контакт (5)

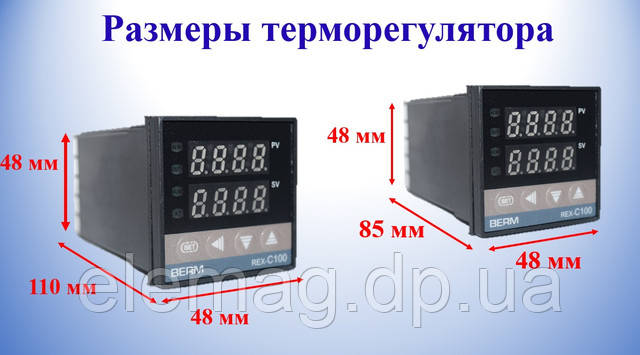

Розміри
PID регулятора REX-C100 SSR



Світлодіод з написом (ALARM 2) світиться не буде, так як в даній моделі немає другого аварійного реле.

Якщо блимає зелений світлодіод (АТ) - це означає, що включений режим автоматичного підбору (PID) коефіцієнтів.

Для зміни бажаної температури потрібно короткочасно натиснути на кнопку (SET)

На дисплеї з зеленими цифрами почала блимати права цифра. Кнопками стрілка вгору і стрілка вниз можемо змінювати бажану температуру.

При натисканні на кнопку стрілочка вбік, ми переходимо в наступний розряд і можемо змінювати десятки градусів і точно також можна змінювати сотні і тисячі.

Встановимо бажану температуру 37 ℃. Натиснувши і утримавши кнопку (SET) ми зайдемо в наступні налаштування.

(ALARM) - це значення температури, при якій спрацює аварійне реле тобто контакти (6-7) замкнуться.

Заводська уставка 50 ℃. Встановимо 3 ℃. Як тільки температура датчика підніметься 37 плюс три 40 ℃ і вище, контакти (6-7) замкнуться, про що сигналізує світлодіодна лампа (харчування пропустив через контакти (6-7) ).

Також на лицьовій панелі почав світиться червоний світлодіод з написом (ALARM 1).

Контакти (6-7) розімкнуться як тільки температура датчика опуститься нижче бажаної (в нашому випадку 37 ℃.)

Наступна налаштування - це (АВТОНАЛАШТУВАННЯ ). Якщо значення «0» - значить автонастройка вимкнена. Якщо значення «1» - автонастройка включена.

Після включення автоналаштування, PID регулятор REX-C100 почне автоматично підбирати (PID) коэфициэнты.

Вони будуть оптимальні для підтримки заданої температури .

На лицьовій панелі почне блимати зелений світлодіод.

По закінченню певного часу, який залежить від конкретного об'єкта, зелений світлодіод перестане блимати.

Це означає, що PID регулятор REX-C100 підібрав (PID) коэфициэнты, які оптимальні для підтримки заданої температури і відключив автонастроювання під коэфициэнтов.

Ці (PID) коефіцієнти залишаться в енергонезалежній пам'яті під регулятора.

Треба розуміти, що під регулятор оптимально підбере під коэфициэнты для конкретної температури .

Однак при переході в інший температурний режим, наприклад, ми вивантажили вироби з печі і завантажили нову партію .

Дані PID коэфициэнты вже не будуть оптимальними.

І ваша піч буде дуже довго набирати бажану температуру.

Один із способів вирішення проблеми, вийти в ручний режим і збільшити пропорційну складову.

Дочекатися, поки температура не підніметься до бажаної мінус 5-10% і включити автонастроювання.

Настройка (SC) - коригування показань датчика. Заводська уставка 0 ℃ можна відкоригувати від -200 до + 200 ° с.

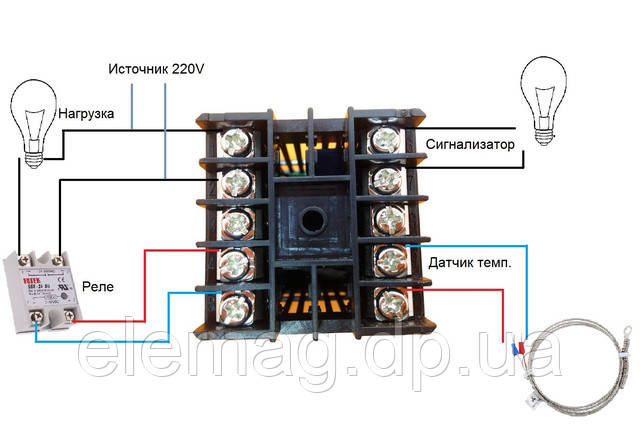

Схема підключення
