Цифровой термостат W3231,W3231

Терморегулятор W3221 и W3221 предназначены для точного поддержания заданной температуры.

Точность поддержания температуры в 0.1°C в диапазоне от -9.9 °C до 99.9 °C

От -10°C до -55°C  и от 100°C до 120°C - точность поддержания 1 °C.

Датчик - это 10 - ти килоомный терморизистор, длина датчика 1 метр. Датчик можно удлинить обычным медным проводом 2* 0.75 до 5 метров.

Надо понимать, что провод, который подходит к датчику при температуре свыше 80 °C начнет выходить из строя.  А сам датчик при температуре выше 100°C очень быстро выйдет из строя.

Датчик запаян в металлический цилиндр, что позволяет использовать его во влажных условиях.

Если на дисплее LLL, то датчик вышел из строя и его необходимо заменить.

Меняется датчик очень легко.

Терморегуляторы W3220 и W3221 щитового исполнения, т.е. предназначены для  монтажа на передние панели щитов.

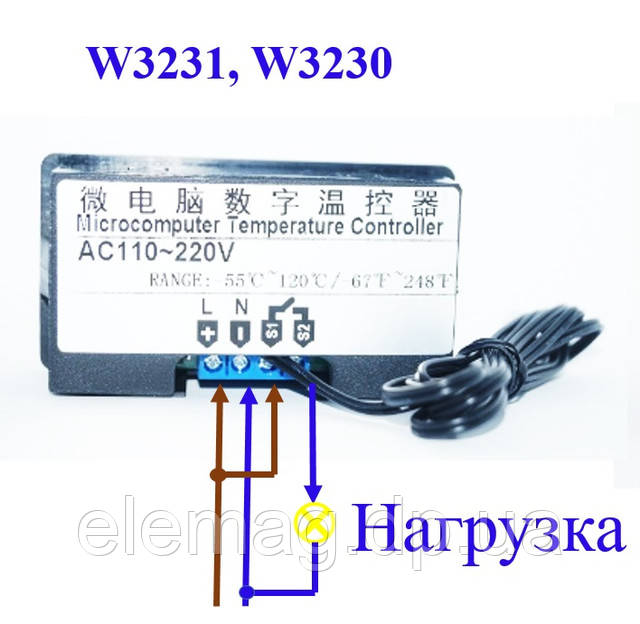

Размеры и схема подключения терморегуляторов.

На передней панели находятся два дисплея.

Дисплей с красными цифрами - это текущая температура датчика.

Дисплей с синими цифрами - это желаемая температура.

Терморегуляторы W3220 и W3221- релейного типа, т.е при достижении заданной температуры включает или выключает нагрузку как обычный выключатель

Коммутирует нагрузку электромагнитное реле. Для долговременной работы нагрузку более 5 Ампер не рекомендуют.

Реле нормально разомкнуто гальванически развязано от питающего напряжения 220 Вольт. Может коммутировать нагрузку отличную от питающего напряжения .
