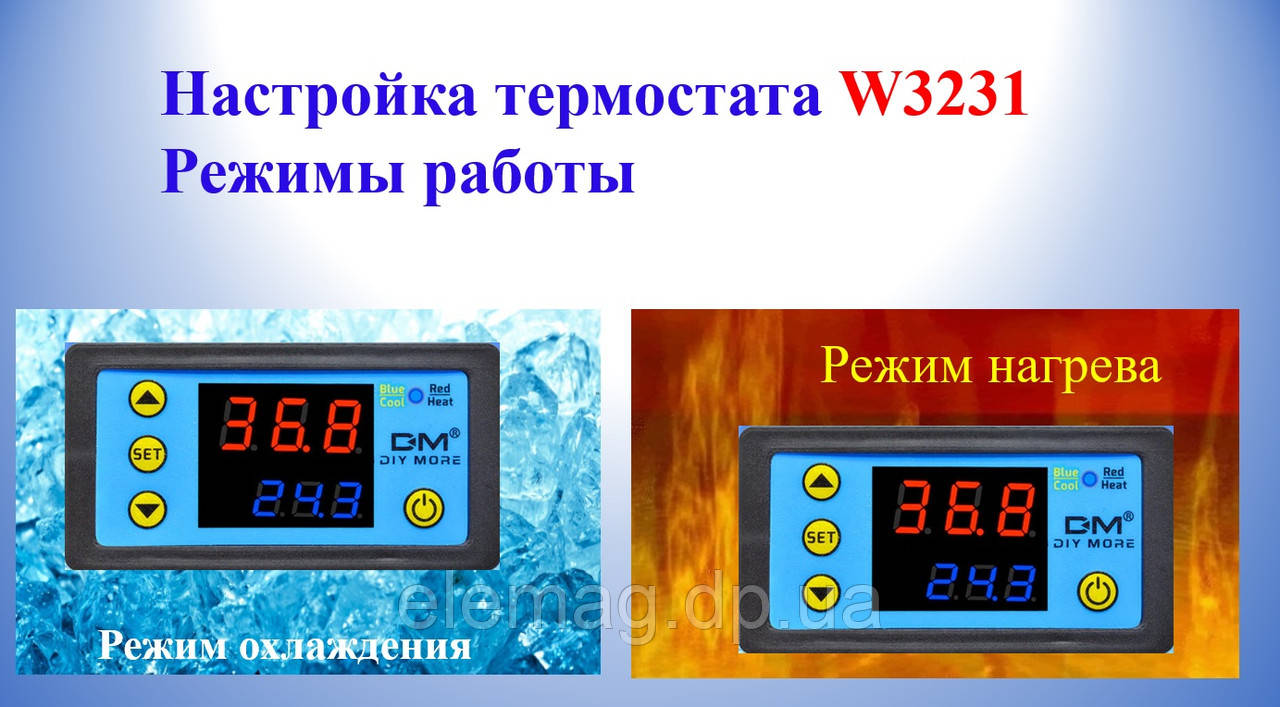

Настройка термостата W3231 Режимы работы

Настройка термостата W3231  Режимы работы

Включить и выключить терморегулятор можно двумя способами.

Первый- это подать питание на клеммы (L) и (N).

Выключить - снять питание с клемм .

Второй - на лицевой панели есть кнопка включения и выключения. После включения и выключения все настройки сохраняются в знергонезависимой памяти и повторная настройка параметров не нужна.

Для того, чтобы изменить желаемую температуру, нажно кратковременно нажать на кнопку (SET). Начали мигать цифры синего цвета. Нажатием на кнопку стрелочка вверх, можно поднять желаемую температуру, а нажатием на кнопку стрелочка вниз, можно опустить желаемую температуру.

Установим 25 °C.

Нажатием и удержанием кнопки (SET) можно войти в режим программирования терморегулятора.

После этого нажатием на кнопки стрелочка вниз или стрелочка вверх, мы можем выбрать параметр, который желаем изменить.

Настройка (Р0) - это выбор режима работы терморегулятора.

(С) – режим охлаждения или (Н) - режим нагрева.

Выбираем режим нагрева.

Настройка (Р1) – гистерезис. Разница между включением и выключением нагрузки.

Заводская настройка - 225 °C. Нажатием на кнопку стрелочка вниз можем понизить гистерезис до 0.1°C. Нажатием на кнопку стрелочка вверх можем увеличить гистерезис до 30°C.

Установим 3°C

Работа при режиме нагрева.

Гистерезис 3°C

Желаемая температура 25°C.

Если температура опустится 25-3 = 22 и ниже, терморегулятор включит нагрузку. А выключит нагрузку, когда температура повысится до 25°C.

Когда температура опустится до 22°C, терморегулятор опять включит нагрузку. И так будет работать бесконечно долго, пока не поменять

настройки или не отключить питание. Если поднять желаемую температуру или опустить желаемую температуру. Поднимем на 2°C до

27 °C, гистерезис не поменяет своего значения.

И при этих настройках терморегулятор включит нагрузку 27 – 3= 24°C и выключит при 27°C.

Режим охлаждения.

Гистерезис 3°C.

Желаемая температура 27°C

При достижении температуры 27 + 3= 30°C

Терморегулятор включит охладительный механизм и выключит его при достижении температуры 27°C и ниже.

И так будет работать пока не поменять настройки или не отключить питание.

Настройки (Р 2) и (Р3) предназначены для того, чтобы неопытные пользователи не смогли хаотичным нажатием на кнопки изменить желаемую температуру.

Р2 -верхний предел установки поддерживаемой

Температуры, по умолчанию 120°C.

Установим настройку (Р 2) -27°C.

Теперь пользователь не сможет поднять желаемую температуру выше 26°C.

Р3 – нижний предел установки поддерживаемой

Температуры, по умолчанию -55°C.

Установим настройку (Р 3) - 23°C . Теперь пользователь не сможет опустить желаемую температуру ниже 23°C.

Настройка Р4 - калибровка датчика температуры.

По умолчанию - 0°C, можно установить от -15 до + 15°C.

Р5- установка задержки включения реле на колебания температуры, по умолчанию 0 минут.

Максимальное время задержки 10 минут.

Настройка нужна для охлаждающих механизмов, для защиты от частых включений и выключений.

Принцип работы настройки заключается в следующем:

Установим задержку 1 минуту.

Остальные настройки:

Режим охлаждения.

Гистерезис 3°C

Желаемая температура 27°C.

Когда температура поднимется до 30°C, терморегулятор включит охладительный механизм и будет работать, пока температура не опустится до 27°C. Если температура резко вырастет до 30°C и выше, терморегулятор не включит охладительный механизм в течении 1 минуты. По истечении времени задержки, в нашем случае - это 1 минута, если температура не опустится до 27 °C и ниже включится охладительный механизм.

Режим работы Р6 установка включения аварийной сигнализации.

По умолчанию 120°C.

Установим 25°C. Если температура поднимется 25°C и выше, выходные контакты разомкнутся, сработает звуковая сигнализация и на

дисплее появится три ННН .

После того, как температура опустится ниже 25°C терморегулятор начнет работать в обычном режиме.

Режим Р7 - выбор индикации температуры в градусах цельсия или фаренгейтах. Заводская настройка-градусы цельсия

Режим Р8 – блокировка изменения параметров (или защита от неопытных пользователей)

По умолчанию (OFF)

Если изменить на (ON), тогда изменить желаемую температуру и настройки от (Р 0) до ( Р7) будет невозможно.

Если вернуть настройку (Р8) в первоначальное положение (OFF), все настройки можно снова изменить.
