Огляд Налаштування термостата ZFX-W3003 Режими роботи

Терморегулятор W3003 призначений для автоматичної підтримки температури в термічних установках з температурою вище 100 °С
Мінімальну температуру, яку може підтримувати терморегулятор W3003 - 0 °С.
Максимальну температуру, яку може підтримувати терморегулятор W3003 - 450 °С.
Точність підтримки температури 1 °С.

В комплекті терморегулятора є термодатчик, який треба встановити у місце, де необхідно контролювати температуру.
Термодатчик - це термопара До типу. Довжина датчика 90 сантиметрів.
На закінчення датчика нарізана різьба М6.

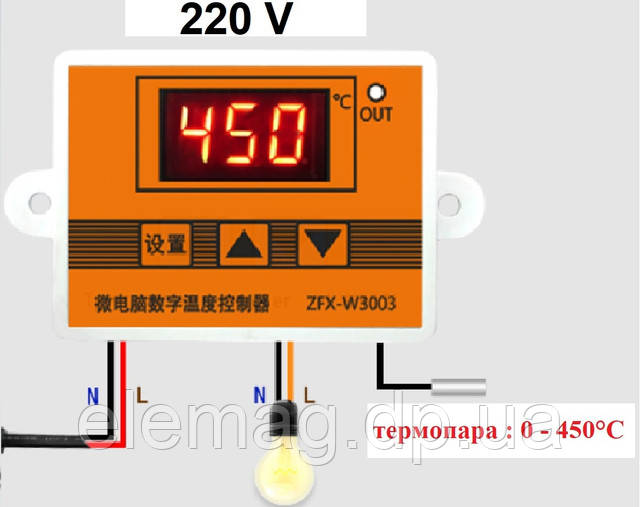

Терморегулятор W3003 релейного типу, тобто включає і вимикає навантаження як звичайний вимикач.
Комутує навантаження реле, яке ви бачите на екрані. Для довготривалої роботи навантаження більше 1 кВт не підключайте.
Терморегулятор W3003 випускається на різні напруги, в своїй практиці я використовую терморегулятор, напругою 220 Вольт змінного струму.

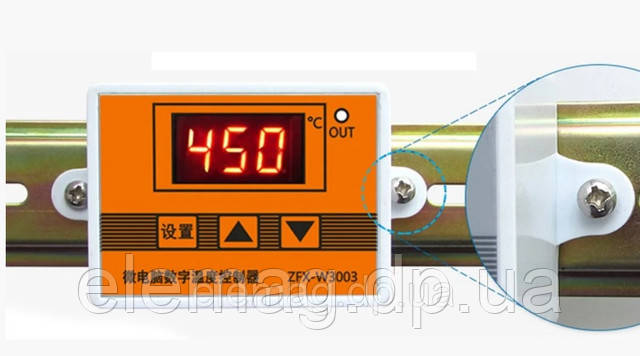

На передній панелі є дисплей, який показує текущюю температуру датчика.
Також є три кнопки.
Кнопка з ієрогліфами для зручності пояснення позначимо, як кнопка 1
кнопка стрілочка вгору і вниз.
При короткочасному натисканні кнопки стрілка вгору, на дисплеї ми бачимо температуру, при якій терморегулятор включить навантаження. При короткому натисканні на кнопку стрілочка вниз, ми бачимо температуру, при якій терморегулятор вимкне навантаження.
Натисканням і утриманням кнопки 1 ми виходимо в меню налаштувань.
Настройка (Р0) – температура, при якій терморегулятор включить навантаження. Можна встановити від 0 °С до 450 °С.
Настройка (Р1) – температура, при якій терморегулятор вимкне навантаження. Можна встановити від 0 °С до 450 °С.
Настройка (Р2) - коригування датчика температури. Можна відкоригувати від (-10) до (+10) °С.
Настройка (Р3) - установка затримки реле на коливання температури. Вимірюється в хвилинах, можна встановити від 0 до 10 хвилин.
Для роботи в режимі нагріву, треба встановити температуру включення - налаштування (Р0) нижче температури виключення - настройка (Р1).
Встановимо налаштування (Р0) - 20 °С, а налаштування (Р1) - 25 °С.
Як тільки температура опуститься нижче 20°З, терморегулятор включить навантаження, а в нашому випадку -це лампа розжарювання. Як тільки температура досягне 25 °С, відключить навантаження. І так Терморегулятор W3003 буде працювати, поки не поміняти налаштування або не відключити живлення .
При відключенні живлення всі налаштування зберігаються в енергонезалежній пам'яті і повторна настройка не потрібна.
Для роботи в режимі охолодження - треба встановити температуру включення - налаштування (Р0) вище температури виключення - настройка (Р1).
Встановимо налаштування (Р0) - 30 °С, а налаштування (Р1) - 27 °С.
Як тільки температура опуститься нижче 30 °З, терморегулятор включить навантаження, а в нашому випадку - це лампа розжарювання. Як тільки температура знизиться до 27 °С, відключить навантаження.
Так Терморегулятор W3003 буде працювати, поки не поміняти налаштування або не відключити живлення.
