Терморегулятор XH-W2030. Огляд. Підключення.

Терморегулятор XH-W2030. Огляд. Підключення.

Терморегулятор XH-W2030. Огляд. Підключення.

Терморегулятор XH-W2030 призначений для контролю і автоматичного підтримання температури.

Терморегулятор XH-W2030 щитового виконання, т. е призначений для монтажу на передній панелі щитів.

Для установки терморегулятора, в панелі вирізається отвір, в який вставляється терморегулятор.

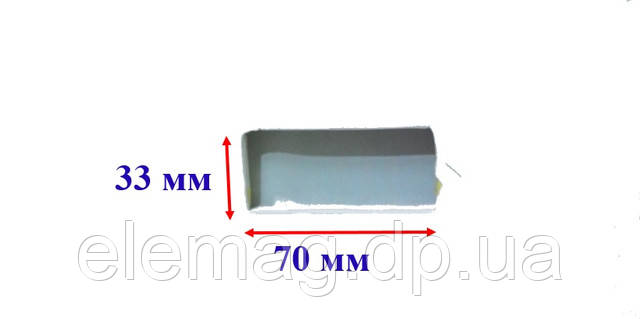

Розмір отвору: 33 х 70

Терморегулятор може підтримувати температуру від -29 до 450°C, з термопарою К-типу, яка йде в комплекті з терморегулятором. Довжина термопари -1 метр.

Зазначена температура 450°C не є граничною.

Термопара може вимірювати і більшу температуру, але при підвищенні температури вище 450°C, скорочується термін служби термопари.

Якщо встановити термопару К-типу, яка розрахована на 1200°C, то терморегулятор W2030 зможе тривалий час підтримувати температуру до +999°C.

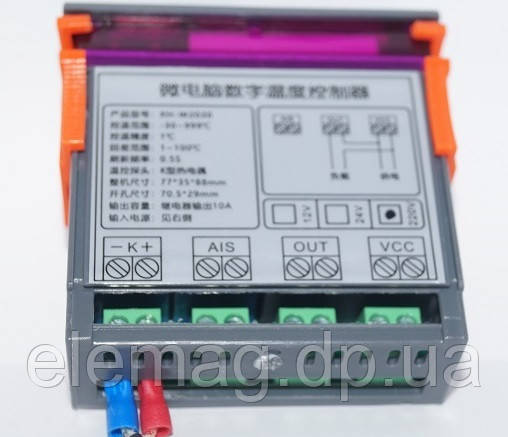

На тильній стороні терморегулятора є чотири пари клем.

У клеми з написом (До + ) встановлена термопара До-типу.

Якщо пошкоджений дріт термопари, то на дисплеї почали блимати три (Н) і терморегулятор буде видавати звуковий сигнал.

Якщо температура на датчику збільшується, а на дисплеї зменшується, то значить переплутали полярність датчика.

Живлення терморегулятора 220В змінного струму.

https://www.youtube.com/watch?v=QFx9yXbrUfw

Фазний і нульовий провід підключається до клеми з написом (VCC). В яку клему підключати фазний провід, а в яку нульовий провід не має значення.

Клеми (OUT)- це клеми, які включають і вимикають навантаження.

Терморегулятор W2030 релейного типу. Тобто при досягненні заданої температури замикає або розмикає навантаження як звичайний вимикач.

Клеми нормально розімкнуті і гальванічно розв'язані від живлячої напруги 220В.

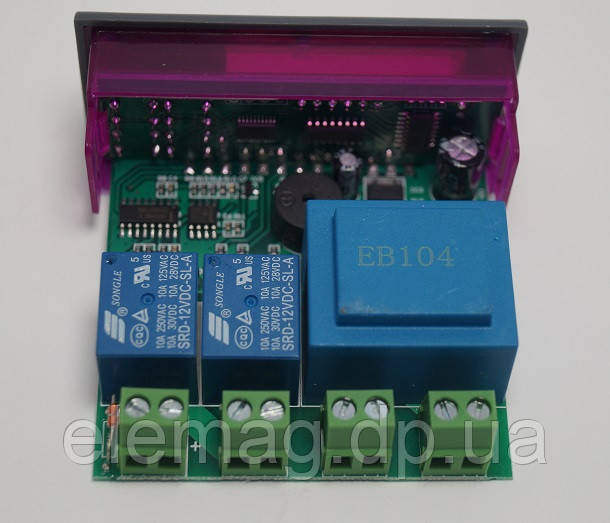

Комутує навантаження реле, яке ви бачите на екрані.

https://www.youtube.com/watch?v=QFx9yXbrUfw

Для довготривалої роботи на реле навантаження більше 1 кВт не подавайте.

Клеми (AIS) - це клеми, які включають і вимикають аварійну сигналізацію.

Клеми нормально розімкнуті і гальванічно розв'язані від живлячої напруги 220В.

Комутує навантаження реле, яке ви бачите на екрані .

Для довготривалої роботи на реле навантаження більше 1 кВт не подавайте.

Схему підключення терморегулятора ви бачите на екрані.

https://www.youtube.com/watch?v=QFx9yXbrUfw
