Розетка з таймером ТМ211 Всі налаштування

Розетка з таймером ТМ211 призначений для автоматичного включення і вимикання навантаження по заданому часу.

В добу може включити або вимкнути навантаження 8 разів.

Мінімальний інтервал - одна хвилина

Таймер має живлячий елемент і тому при зникненні живлення налаштування таймера не збиваються.

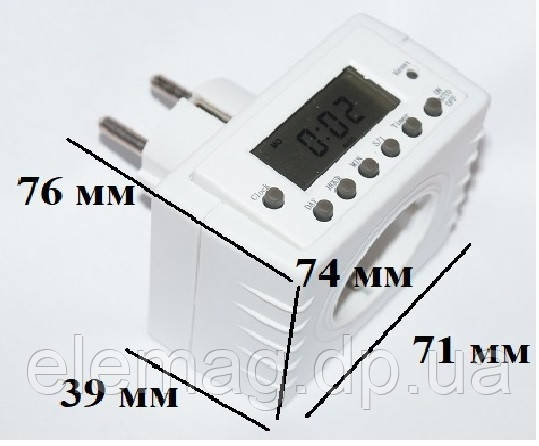

Розміри таймера ви бачите на екрані.

Комутує навантаження електромагнітне реле, яке ви бачите на екрані.

Резистивне навантаження, т. е тени більше 2.5 кВт підключати не рекомендую.

Індуктивне навантаження, т. е електродвигуна більше 1 (одного) кВт підключати не рекомендую.

Лампи розжарювання не більше 200 Вт.

Установка поточного часу.

Натискаємо будь-яким гострим предметом на кнопку (RESET).

Цією дією ми обнуляем поточні час і налаштування таймера.

Після цього натискаємо і утримуємо кнопку (CLOCK).

Натисканням кнопки (DAY) ми можемо встановити день тижня.

Вибираємо понеділок.

Кнопкою (НOUR) встановлюємо поточний час.

Встановимо 7-00 ранку.

Кнопкою MIN встановлюємо хвилини.

Встановимо 15 хвилин.

На таймері встановлено поточний час: Понеділок 7 годині 15 хвилин ранку.

Програмування таймера.

Короткочасно натискаємо на кнопку TIMER

На екрані з'явитися 1 ON це час, коли замкнуться контакти реле т. е включиться навантаження.

Кнопко DAY вибираємо день тижня

Можливий вибір:
1) Щодня.

2) Усі дні тижня.

3) З понеділка по п'ятницю (робочі дні)

4) Субота і неділя-вихідні).

5) Весь тиждень, крім неділі.
6) Понеділок, середа, п'ятниця.

7) четвер, п'ятниця, субота.

8) понеділок, вівторок, середа.

9) понеділок, середа, п'ятниця, неділя.

Вибираємо всі дні тижня.

Натисканням кнопки HOUR вибираємо годинник

Вибираємо 19-00 тобто сім годин вечора.

Кнопкою (MIN) вибираємо хвилини, вибираємо 30 хвилин.

Ще раз натискаємо на кнопку (TIMER).

На дисплеї з'явиться 1 (OFF), це час коли розімкнуться контакти реле т. е вимкнеться навантаження.

Кнопкою (DAY) вибираємо день тижня.

Вибираємо всі дні тижня.

Натисканням кнопки (НOUR) вибираємо годинник.

Вибираємо 7-00 тобто сім годин ранку.

Кнопкою (MIN) вибираємо хвилини вибираємо 30 хвилин.

Ми налаштували програму: таймер о 19-30 включить навантаження і в 7-30 ранку вимкне навантаження.

Включати і вимикати навантаження буде весь тиждень.

Якщо ще раз натиснути на кнопку (TIMER) на дисплеї з'явиться 2 (ON) і можна буде запрограмувати ще одне включення таймера.

Наступним натисканням на кнопку (TIMER) на дисплеї з'явиться 2 (OFF) можна запрограмувати ще одне виключення таймера.

І так буде тривати до 8 разів.

Натисканням на кнопку з написом (ON)(AUTO)( OFF ) ми можемо вибрати режим роботи таймера. За замовчуванням буде стояти режиму (AUTO) - це режим, при якому таймер буде включати і вимикати навантаження по заданої програмі. У нашому випадку В 19-30 включить навантаження і в 7-30 вимкне навантаження.

Режим (OFF) навантаження постійно вимкнена.

Режим (ON) навантаження постійно включена.

У нижній частині дисплея буде відображається вибраний режим.

Кнопкою з написом (З/1) можна швидко видалити запрограмоване включення або виключення таймера.

Для цього натисканням на кнопку (TIMER) треба зайти в режим програмування, знайти потрібну тимчасову точку : назвімо 1 (OFF) натискаємо на Кнопку з написом (З/1) і налаштування пішла.

Ще одним натисненням можна відновити раніше встановлений час.

(RESET) кнопка скидання поточного часу і всіх налаштувань.

(TIMER) кнопка переходу в режим програмування.

(DAY) кнопка установки днів тижня.

(НOUR) кнопка установки годин.

(MIN) нопка установки хвилин.

(символом години) кнопка виходу з режиму програмування або режиму встановлення поточного часу.

(З/1) кнопка швидкого видалення тимчасової точки.

(ON)(AUTO)( OFF ) кнопка ручне керування навантаженням.
