Циклічний таймер включення і виключення Т-3230 з подвійним дисплеєм. Огляд Підключення

Циклічний таймер Т-3230 призначений для включення і вимикання навантаження через заданий час користувачем.

Час можна задати від 1секунды до 999 годин.

Працювати може в разовому режимі, режим робота і пауза і також є циклічний режим.

Режим 0 - разовий режим, при подачі живлення працює час затримки, значення якого встановлено на червоному дисплеї. Після закінчення часу затримки включається навантаження і буде включена, поки подається живлення.

Перезапустити програму можна натисканням на кнопку (RESTART) або зняттям живлення реле і повторної подачею живлення на таймер.

Режим 1 - разовий режим, при подачі живлення включається навантаження на час затримки, значення якого встановлено на червоному дисплеї, працює час затримки.

Після закінчення часу затримки, відключається навантаження і буде відключена, поки подається живлення.

Перезапустити програму можна натисканням на кнопку (RESTART) або зняттям живлення реле і повторної подачею живлення на таймер.

Режим 2 - режим пауза-робота-пауза. При подачі живлення навантаження не включається на час затримки, значення яке встановлено на червоному дисплеї.

Після цього включається пауза на час затримки, яке встановлено на синьому екрані.

По закінченні включається навантаження і буде включена, поки подається живлення на таймер.

Перезапустити програму можна натисканням на кнопку (RESTART) або зняттям живлення реле і повторної подачею живлення на таймер.

Режим 3-режим робота-пауза-робота, при подачі живлення включається навантаження, працює час затримки, значення яке встановлено на червоному дисплеї.

Після цього навантаження відключається на заданий час, який встановлено на синьому екрані.

Після закінчення якого, навантаження включається. І буде включена поки подається живлення.

Перезапустити програму можна натисканням на кнопку (RESTART) або зняттям живлення реле і повторної подачею живлення на таймер.

Режим 4 - циклічний режим, при подачі живлення працює час, який встановлено на червоному дисплеї, потім включається навантаження і працює час, який встановлено на синьому екрані. Так буде нескінченно довго, поки подається живлення.

Режим 5 - циклічний режим, при подачі живлення включається навантаження, працює час, який встановлено на червоному дисплеї потім навантаження вимикається і працює час, який встановлено на синьому екрані. Так буде працювати нескінченно довго поки подається живлення.

Циклічний таймер Т-3230 має енергонезалежну пам'ять, і при пропажі живлення налаштування не збиваются.

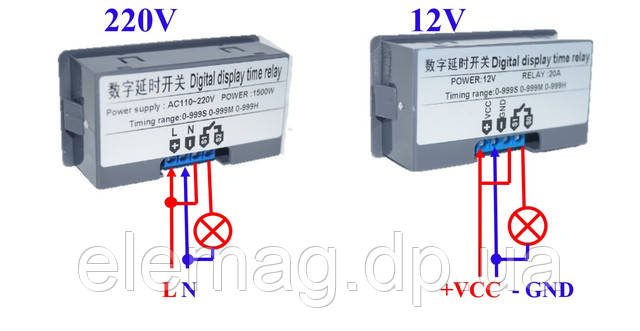

Харчування Циклічного таймера Т-3230 – 220В змінного струму, також зустрічаються модифікації з живленням 12В постійного струму.

Включає і вимикає навантаження електромагнітне реле, яке гальванічно розв'язано від живлячої напруги т. е. може включати навантаження відмінну від живлячої напруги.

Реле нормально розімкнуте, тобто коли не подається живлення на Таймер Т-3230 реле не подає харчування на навантаження.

Резистивне навантаження т. е тени більше 1 кВт підключати не рекомендую.

Індуктивне навантаження т. е електродвигуна більше 300 Вт підключати не рекомендую.

Лампи розжарювання бажано не підключати.

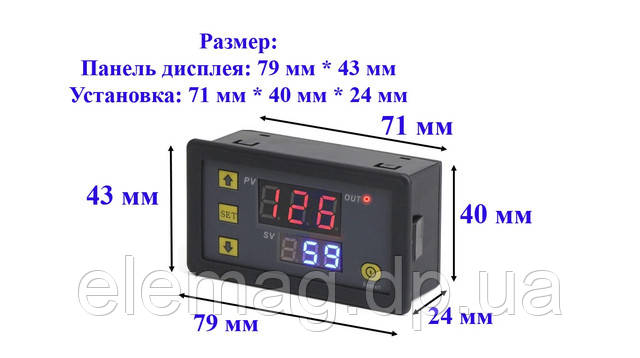

Таймер Т-3230 щитового виконання, т. е призначений для монтажу на передні панелі щитів.
