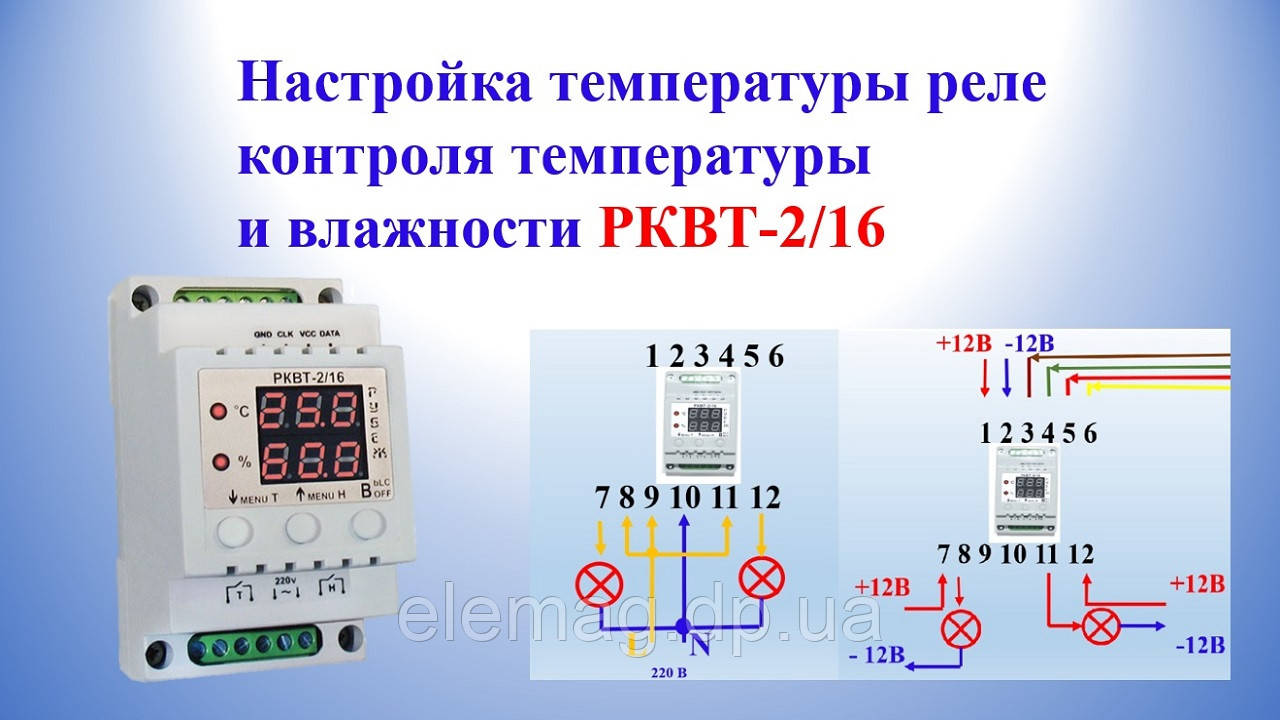

Налаштування температури реле контролю вологості і температури РКВТ-2/16

Налаштування температури реле контролю вологості і температури РКВТ-2/16

Короткочасним натисканням на кнопку стрілочка вниз ми можемо переглянути бажану температуру.

Натисканням на кнопку стрілочка вгору ми можемо підняти бажану температуру.

Підняти можна до 99.9 °С з кроком 0.1 °С і до 125 градусів з кроком 1 °С.

Натисканням на кнопку стрілочка вниз ми можемо опустити бажану температуру.

Опустити можна до -9.9 °С з кроком 0.1 °С до – 40 °С з кроком 1°С.

Встановлюємо бажану температуру 25 °С.

І короткочасним натисканням на кнопку (В) зберігаємо вибране значення.

Натисканням і утриманням кнопки стрілочка вниз заходимо в меню налаштувань температури.

Короткочасним натисканням на кнопку стрілка вгору або стрілка вниз можна вибрати настройку яку можна змінити.

Після того як вибрали налаштування, вибираємо гістерезис. Короткочасно натискаємо на кнопку (В) і на дисплеї блимає числове значення гістерезису.

Кнопкою стрілочка вгору можна підняти числове значення гістерезису до 50 °С з кроком 0.1 °С.

Кнопкою стрілочка вниз можна опустити числове значення гістерезису до 0.2 °С.

Встановимо 3 °С і натисканням на кнопку (В) зафіксуємо вибране значення.

Наступна настройка настройка режиму роботи.

Можна вибрати Режим нагріву, Режим охолодження або Режим вікна.

Вибираємо режим нагріву і фіксуємо короткочасним натисканням на кнопку (В).

Робота при режимі нагріву.

Бажана температура 25 °С.

Гістерезис 3 °С.

При досягненні температури 25 – 3 =22 °С і нижче регулятор включить нагрівальний елемент, у даному разі це галогенова лампа.

І вимкне нагрівальний елемент при досягненні температури 25 °С.

І так буде працювати нескінченно довго поки подається живлення на регулятор РКВТ 2\16.

При зникненні живлення всі налаштування зберігаються в енергонезалежній пам'яті і повторна настройка не потрібна.

Режим охолодження.

Бажана температура 25 °С.

Гістерезис 3 °С.

При досягненні температури 25+3 =28 °С і вище включиться охолоджувальний механізм, в нашому випадку це вентилятор вимикається, як тільки температура опуститься до 25 °С.

І так буде працювати поки подається живлення.

Режим вікна

Бажана температура 25 °С.

Гістерезис 3 °С.

Навантаження при температурі

25+3=28 і 25-3=22 °С.

Від 22 до 28 °С буде відключено.

А якщо температура буде нижче 22 або вище 28 °З навантаження буде включена.

Налаштування CRT калібрування датчика.

Датчик можна відкалібрувати від -3 до +3 °С з кроком 0.1 °З

Налаштування RET

Установка затримки спрацьовування реле на коливання температури.

Можна встановити від 0 до 255 секунд з кроком ода секунда.

Встановимо 30 секунд.

Принцип роботи даної настройки .

Як тільки включить реле або вимкне навантаження, в нашому випадку це вентилятор.

Навантаження не буде включаться або вимикається протягом 30 секунд, навіть якщо температура вийде за межі встановленої температури.
